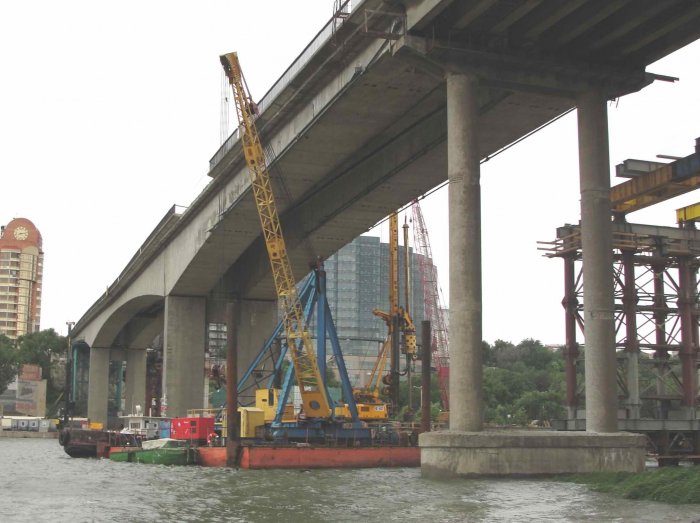

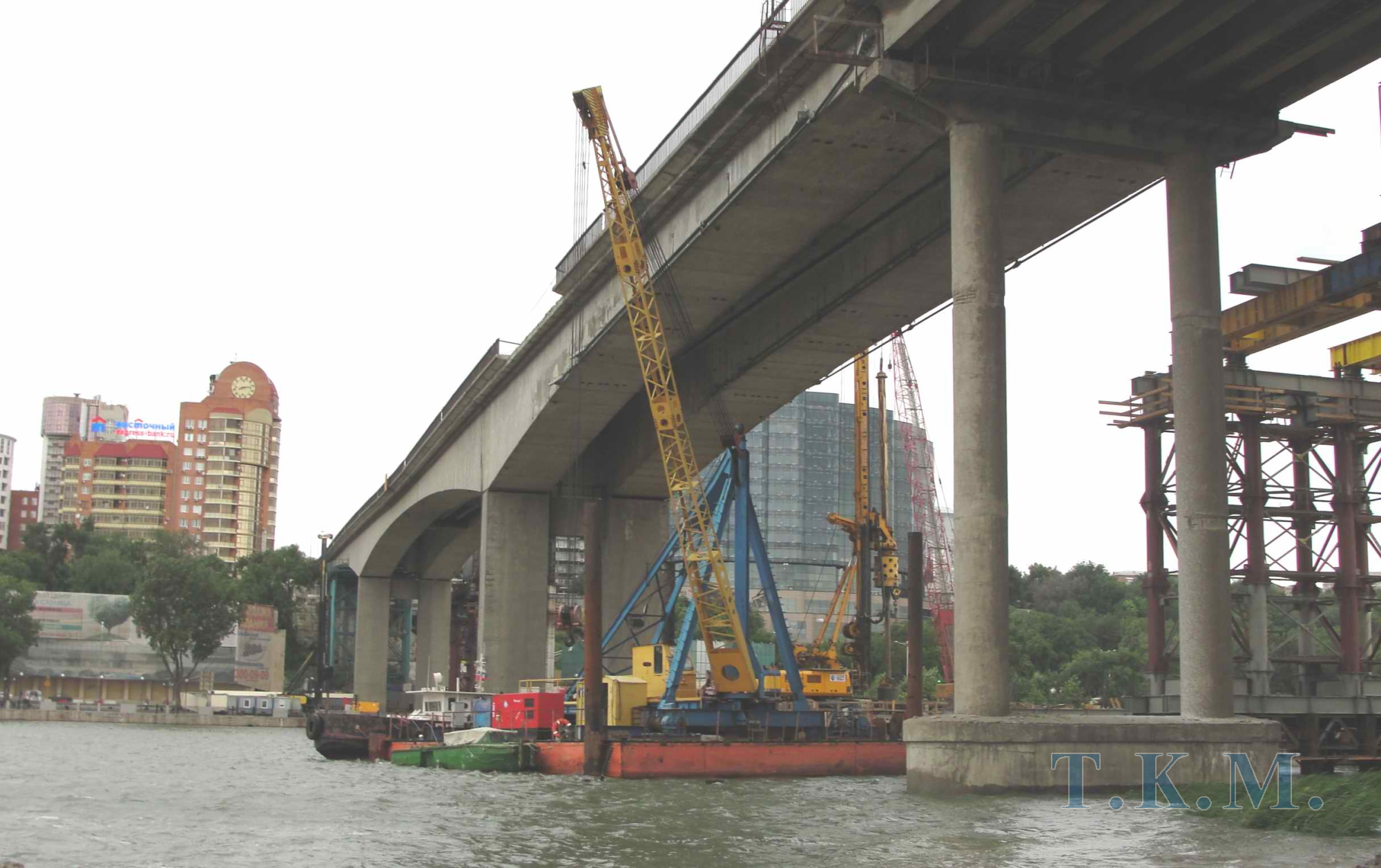

Конструктивно мост состоит из трёх частей: правобережной эстакады, левобережных эстакадных пойменных пролётных строений, руслового пролётного строения.

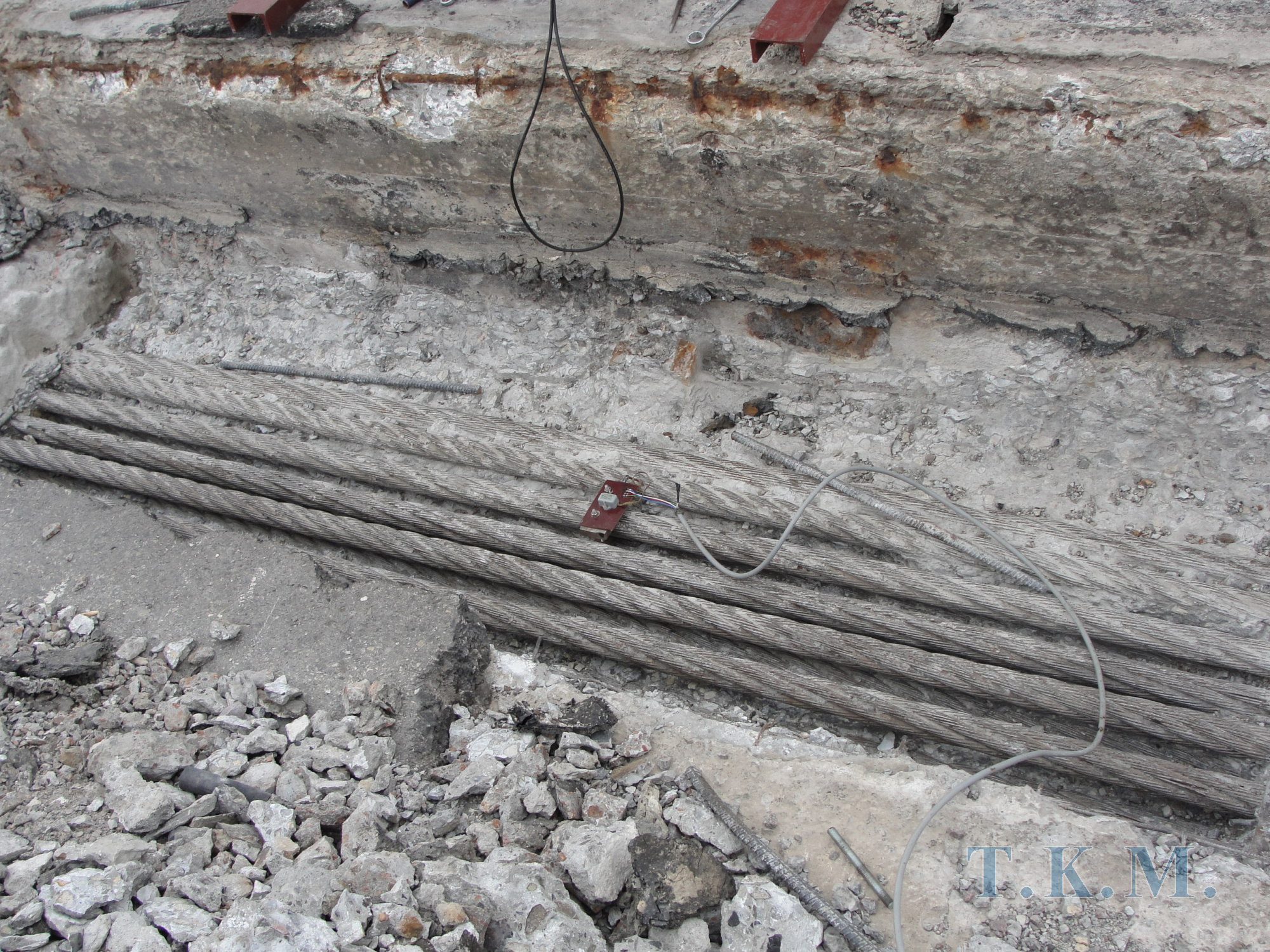

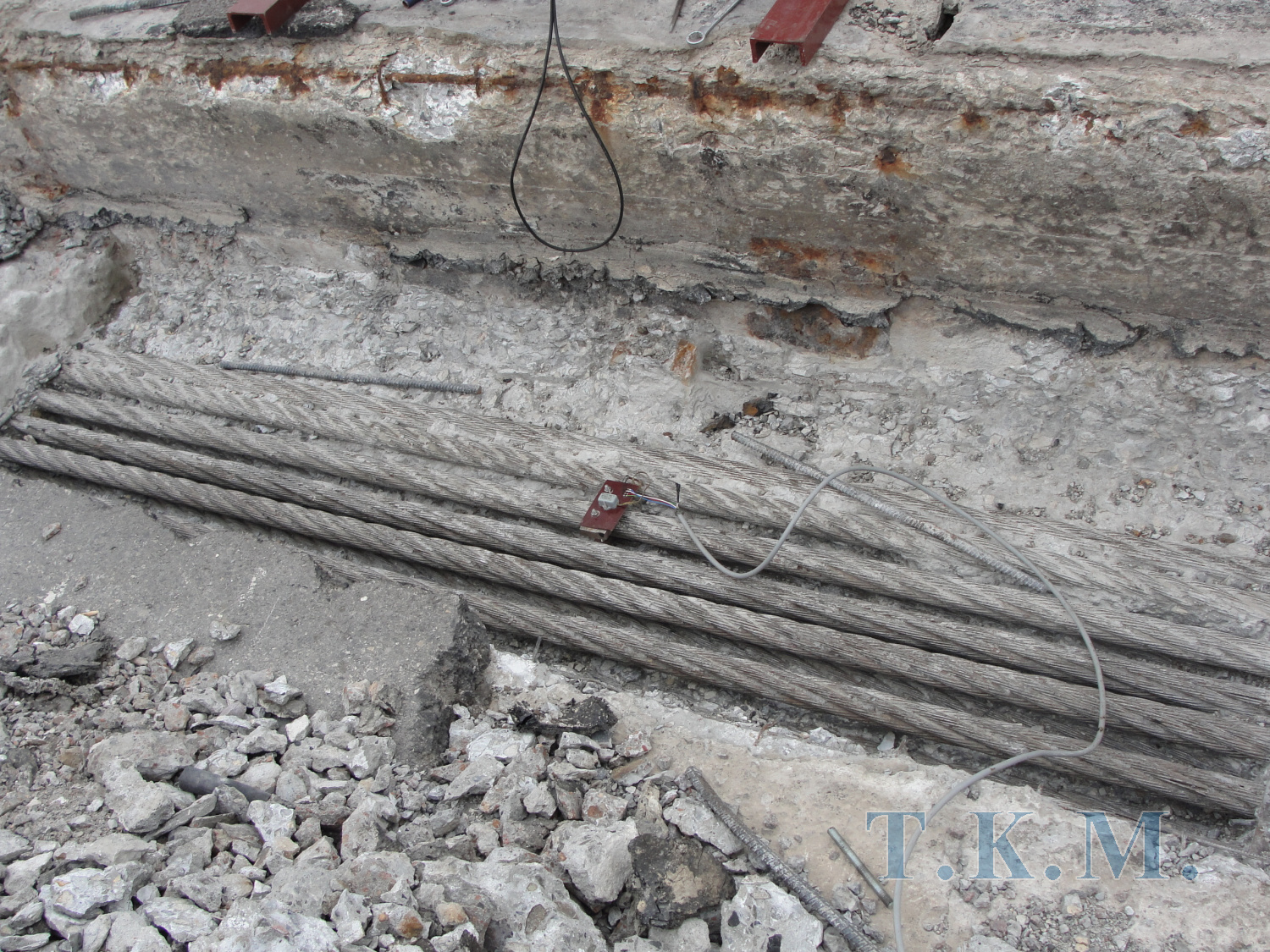

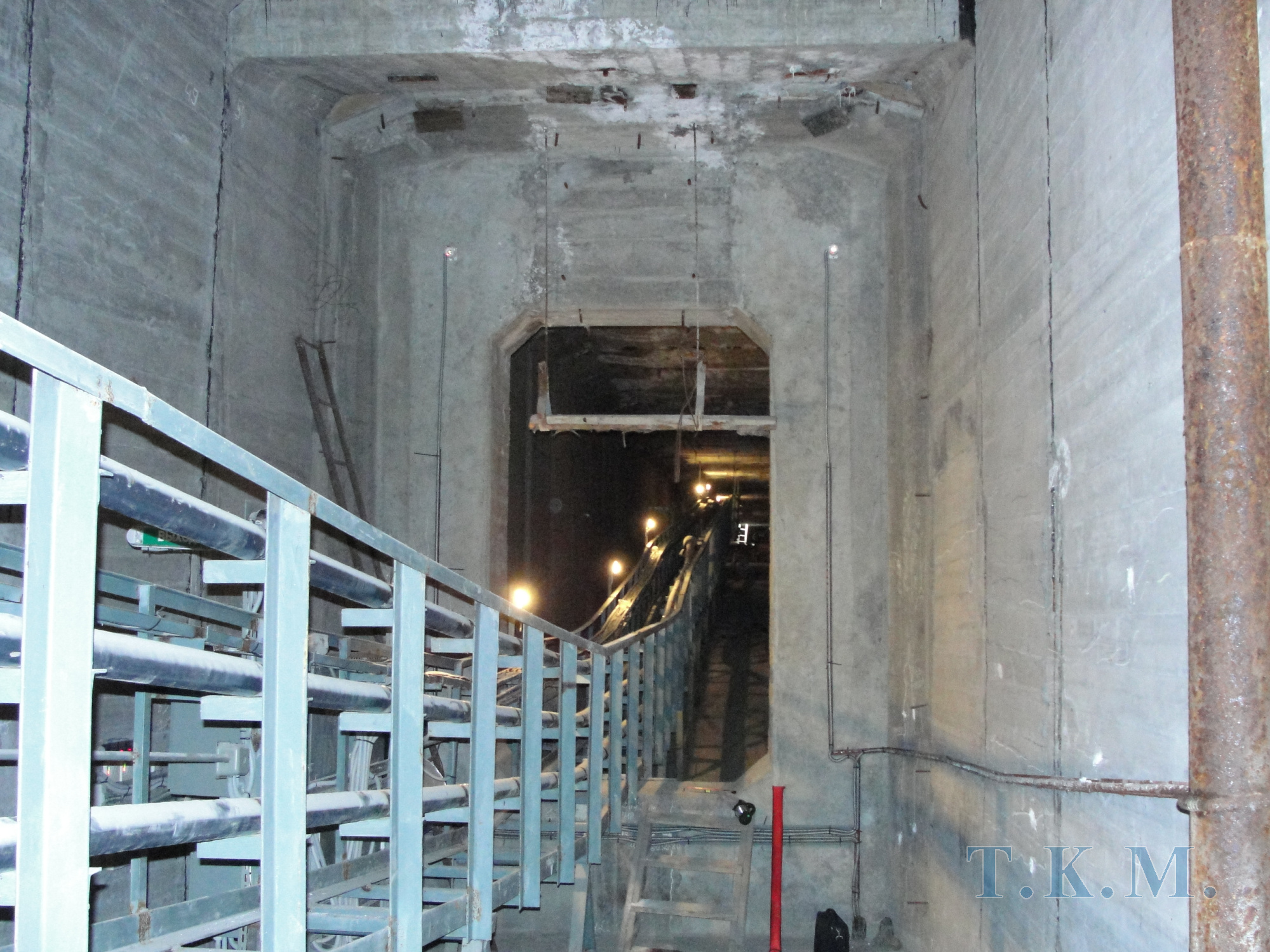

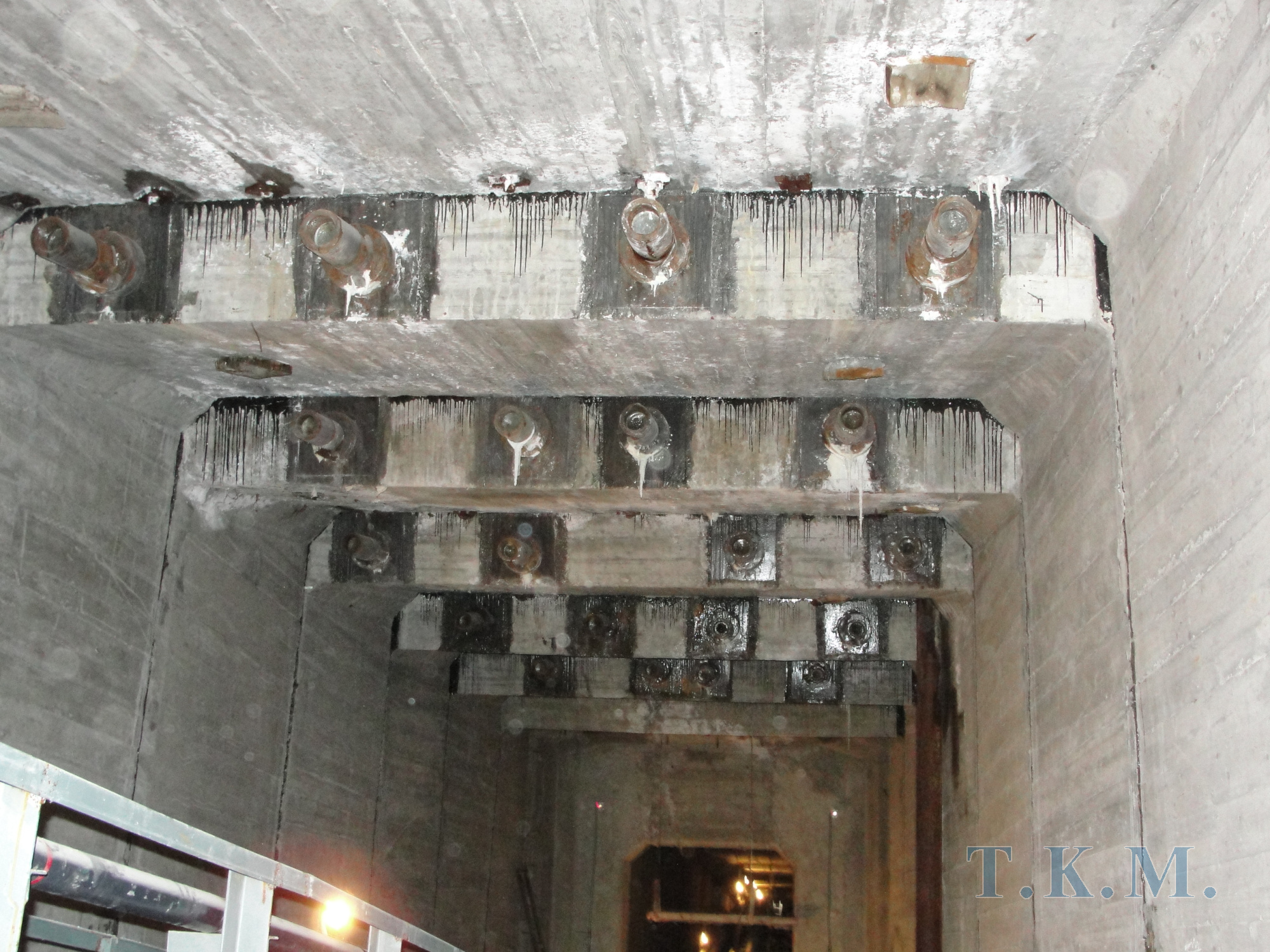

Русловое пролетное строение - сборное предварительно напряжённое. Выполнено по балочно-консольной схеме с подвесным пролётным строением в середине. Средний пролёт образован двумя консолями и подвесным пролетным строением из восьми балок. Балки прикреплены к концевым блокам консолей металлическими двухшарнирными подвесками. В поперечном сечении пролетного строения расположены две коробчатые балки прямоугольного сечения переменной высоты. Коробчатые балки объединены монолитным продольным стыком по плите проезжей части. Балки имеют поперечно-члененную конструкцию и собраны на клеевых и бетонируемых стыках. В уровне верхней и нижней плит коробчатые балки обжимаются стальными канатами, уложенными в открытых каналах.
- Схема моста - (2х32,4) + (79,38+131,8+79,38) + (8х32,4) м
- Габарит проезда – 13 м, 4 полосы (по 2 в каждом направлении движения)
- Тротуары - по 2 м с каждой стороны
- Проектные нагрузки - автомобильная Н-30 совместно с толпой на тротуарах интенсивностью 400 кгс/м2 и одиночная тяжёлая колёсная нагрузка НК-80
- Нормы проектирования - СН 200-62 и СН 365-67

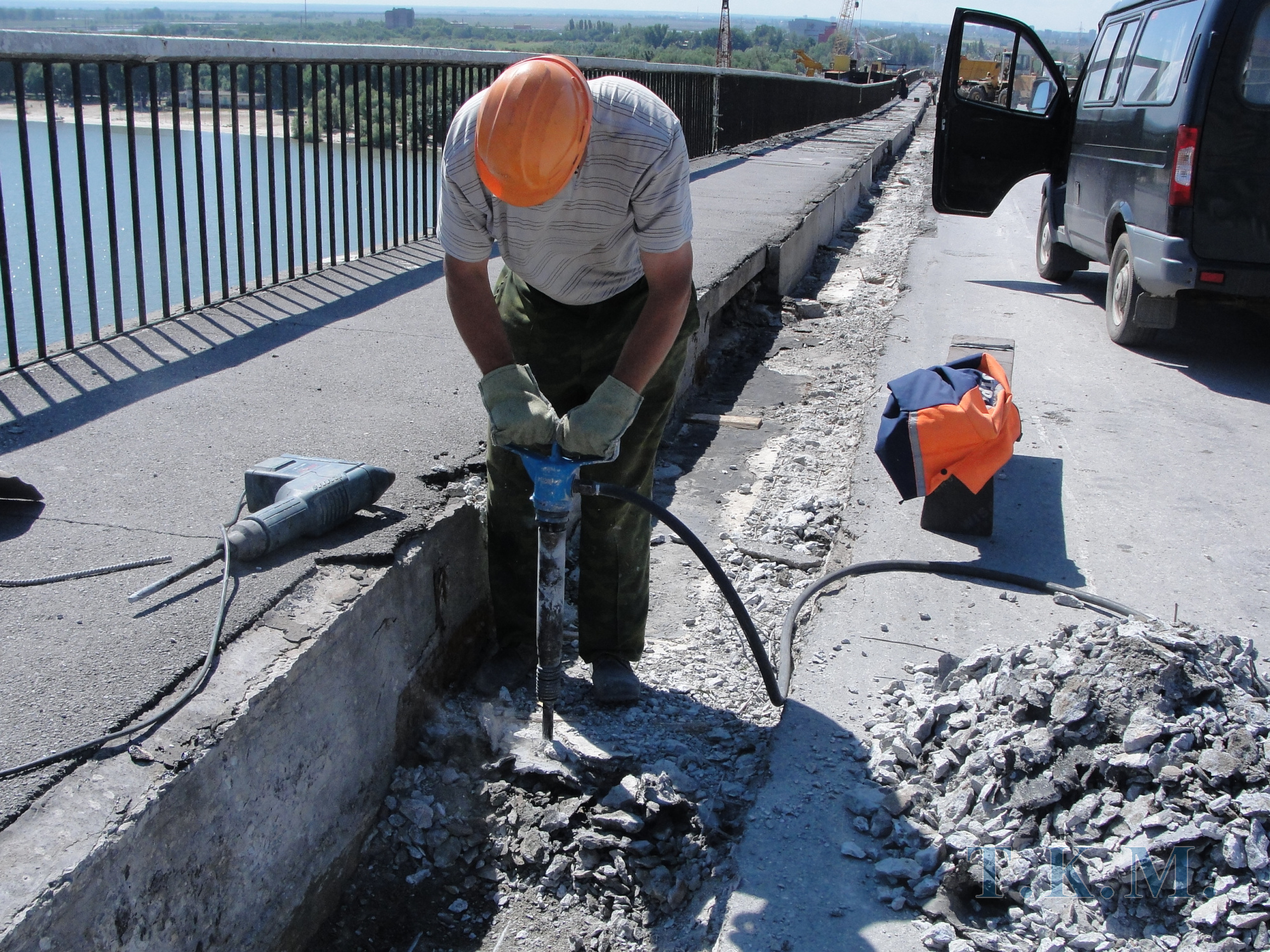

Проектом реконструкции мостового перехода через р. Дон в створе Ворошиловского проспекта в г. Ростове-на-Дону предусмотрено существующие пролетные строения демонтировать. Для уточнения технического состояния конструкции и ее напряженно-деформированного состояния перед началом демонтажа руслового пролетного строения проводилось обследование моста, включившее, в том числе, определение усилий в канатах напрягаемой арматуры.
ПРОЕКТНАЯ ОРГАНИЗАЦИЯ: Институт «Гипрокоммундортранс» МКХ РСФСР, ЦПКБ Мостотреста (ППР)
ГЕНПОДРЯДЧИК: Мостоотряд №10 Мостотреста Главмостостроя СССР
ПРОЕКТНЫЕ ОРГАНИЗАЦИИ РЕКОНСТРУКЦИИ: ЗАО «Институт «Стройпроект», ОАО «Институт Гипростроймост»
ГЕНПОДРЯДЧИК РЕКОНСТРУКЦИИ: РТФ «Мостоотряд-10» филиал ОАО «Мостотрест»

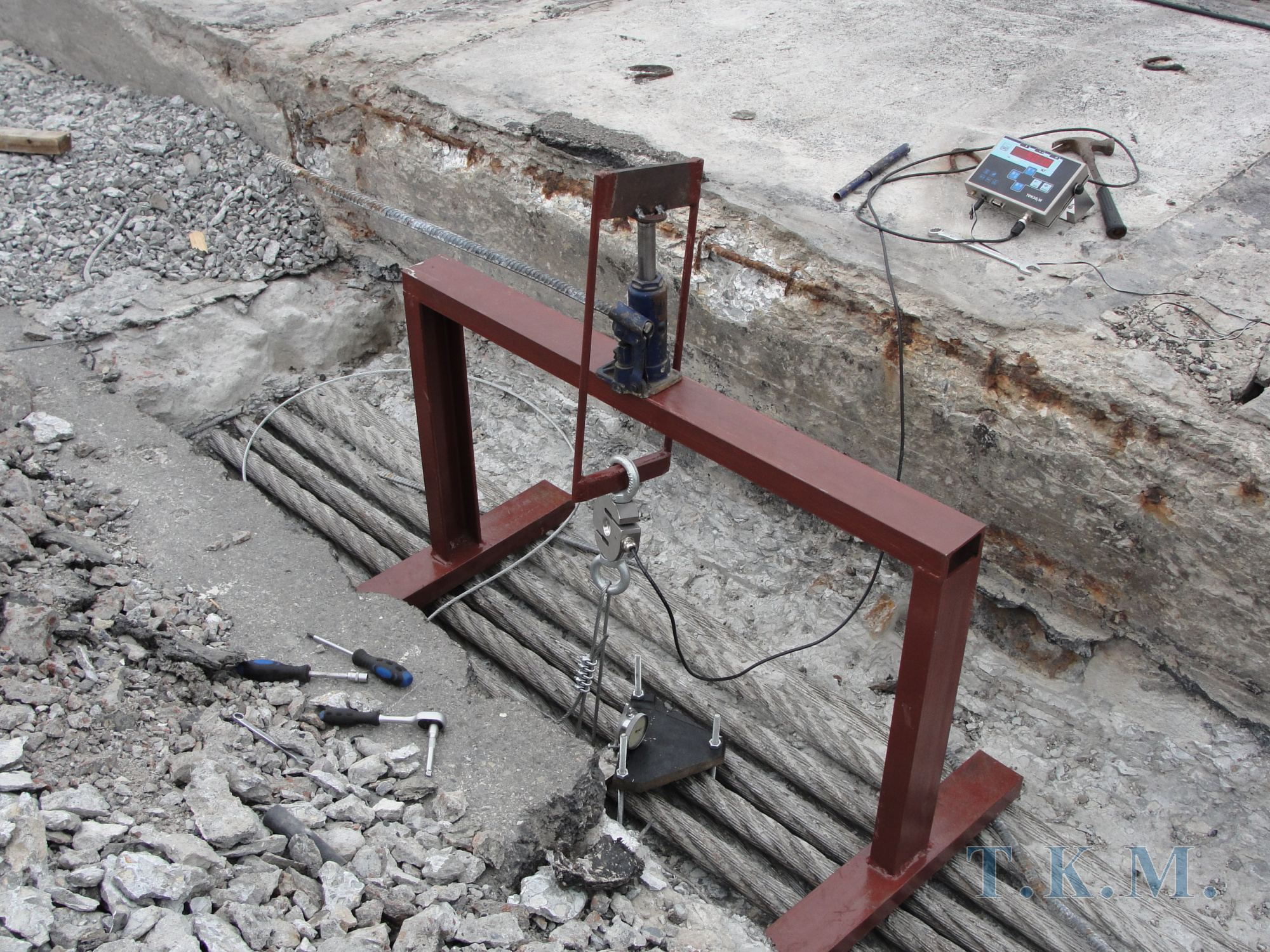

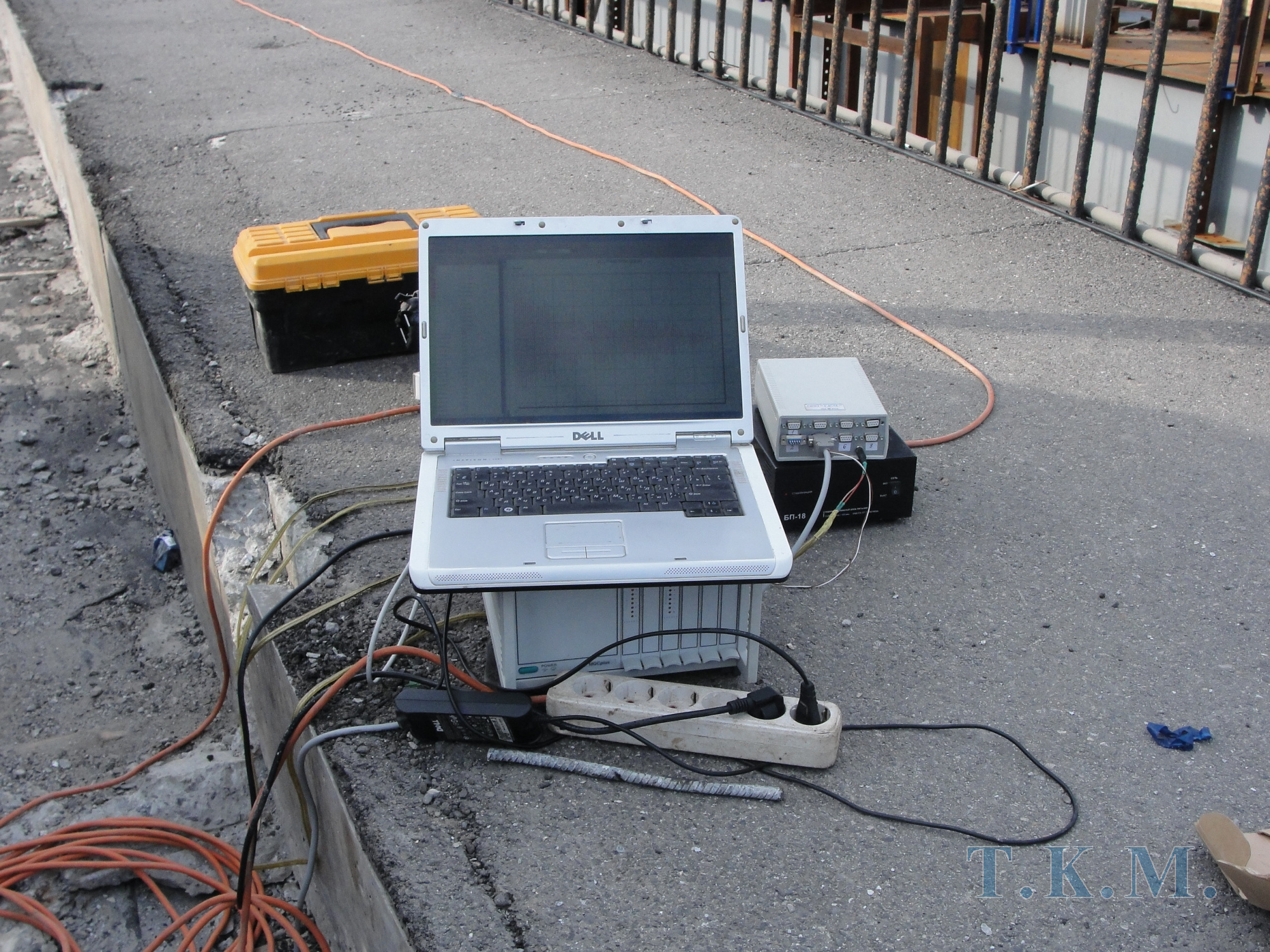

РАБОТЫ, ВЫПОЛНЕННЫЕ ООО «Т.К.М.»: обследование руслового пролётного строения с определением усилий в канатах преднапряженной арматуры
ЗАКАЗЧИК: ОАО «Институт Гипростроймост», г. Москва
ПЕРИОД ВЫПОЛНЕНИЯ РАБОТ: июнь-июль 2014 года
