Мониторинг
Мониторинг состояния моста (мониторинг моста) – систематическое наблюдение за работой моста в эксплуатационных условиях в течение заданного существенного промежутка времени, с применением специальных технических средств, размещаемых на конструкциях моста (ОДМ 218.4.002-2008).
Процесс организации непрерывного мониторинга можно представить следующими укрупненными стадиями:
- Формирование требований и подготовка технического задания.
- Разработка проектной и рабочей документации.
- Ввод в действие системы мониторинга.
- Ведение мониторинга.
Более подробно стадийность создания автоматизированных систем определена в ГОСТ 34.601-90.
По сравнению с традиционными методами надзора при содержании мостов (осмотры, обследования, испытания) системы мониторинга обеспечивают измерение параметров состояния моста, их анализ и передачу результатов эксплуатирующей организации в реальном времени и непрерывно.
ООО «Т.К.М.» созданы системы мониторинга и обеспечивается ведение мониторинга на ряде эксплуатируемых мостов, включая вантовый мост на о. Русский, г. Владивосток, вантовый мост ч/р Мзымта, г. Сочи и др.
- контроль напряженно-деформированного состояния пролетных строений, опор и временных обустройств;
- контроль фактических опорных реакций;

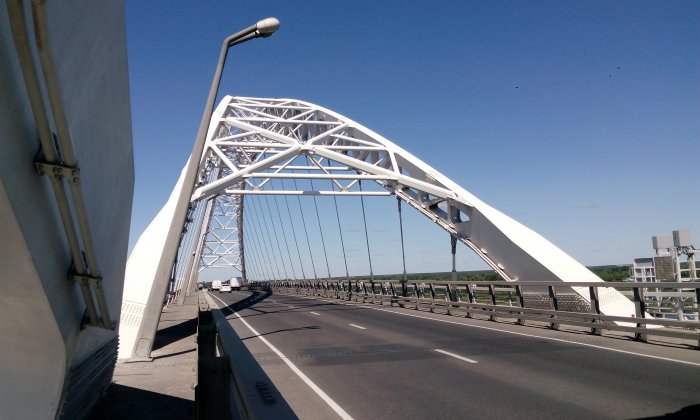

- контроль усилий в гибких элементах: в напрягаемой арматуре, вантах (вантовые мосты) и подвесках (арочные и висячие мосты).
При надвижке и перекатке пролетных строений в соответствии с СП 46.13330.2012 выполняется контроль перемещения верха опор моста средствами, гарантирующими автоматическое отключение толкающих устройств.
ООО «Т.К.М.» имеет опыт мониторинга на этапе СМР на ряде мостов, включая Андреевский и Краснолужский ж/д мосты в г. Москве, мост через р. Волгу в г. Кимры, мост через р. Дон в г. Ростов-на-Дону и на других строящихся или реконструируемых мостах.
Непрерывный мониторинг – вид мониторинга, при котором поступление информации о параметрах состояния моста происходит непрерывно и информация о текущем состоянии моста постоянно доступна удаленному наблюдателю (ОДМ 218.4.002-2008). При мониторинге этого вида на объекте создается автоматизированная система, осуществляющая измерение физических величин с помощью датчиков, установленных на мосту и связанных с ним объектах, передачу, обработку, накопление и предоставление информации обслуживающему персоналу в непрерывном режиме.
Периодический мониторинг - вид мониторинга, при котором поступление информации о параметрах состояния моста происходит через установленные интервалы времени. Периодичность измерений принимается с учетом состояния конструкции моста и может изменяться в процессе ведения мониторинга (ОДМ 218.4.002-2008).
Мониторинг моста может осуществляться в период строительства (реконструкции) моста (мониторинг на стадии СМР) и в период эксплуатации моста.
- СП 35.13330.2011 Мосты и трубы. Актуализированная редакция СНиП 2.05.03-84*.
- СП 46.13330.2012 Мосты и трубы. Актуализированная редакция СНиП 3.06.04-91.
- СП 79.13330.2012 Мосты и трубы. Правила обследований и испытаний. Актуализированная редакция СНиП 3.06.07-86.
- ОДМ 218.4.002-2008 Руководство по проведению мониторинга состояния эксплуатируемых мостовых сооружений.
