      Мостовой переход ч/р Волга на а/д Н.Новгород-Шахунья-Киров. Контроль натяжения подвесок

      • Мостовой переход ч/р Волга на а/д Н.Новгород-Шахунья-Киров. Контроль натяжения подвесок
      Задача
      Контроль натяжения подвесок арочных пролетных строений мостового перехода через р. Волга на автомобильной дороге (22 ОП ЗЗ 22З-0159) Н.Новгород-Шахунья-Киров в Нижегородской области
      Сфера
      Мониторинг в период СМР
      Описание объекта

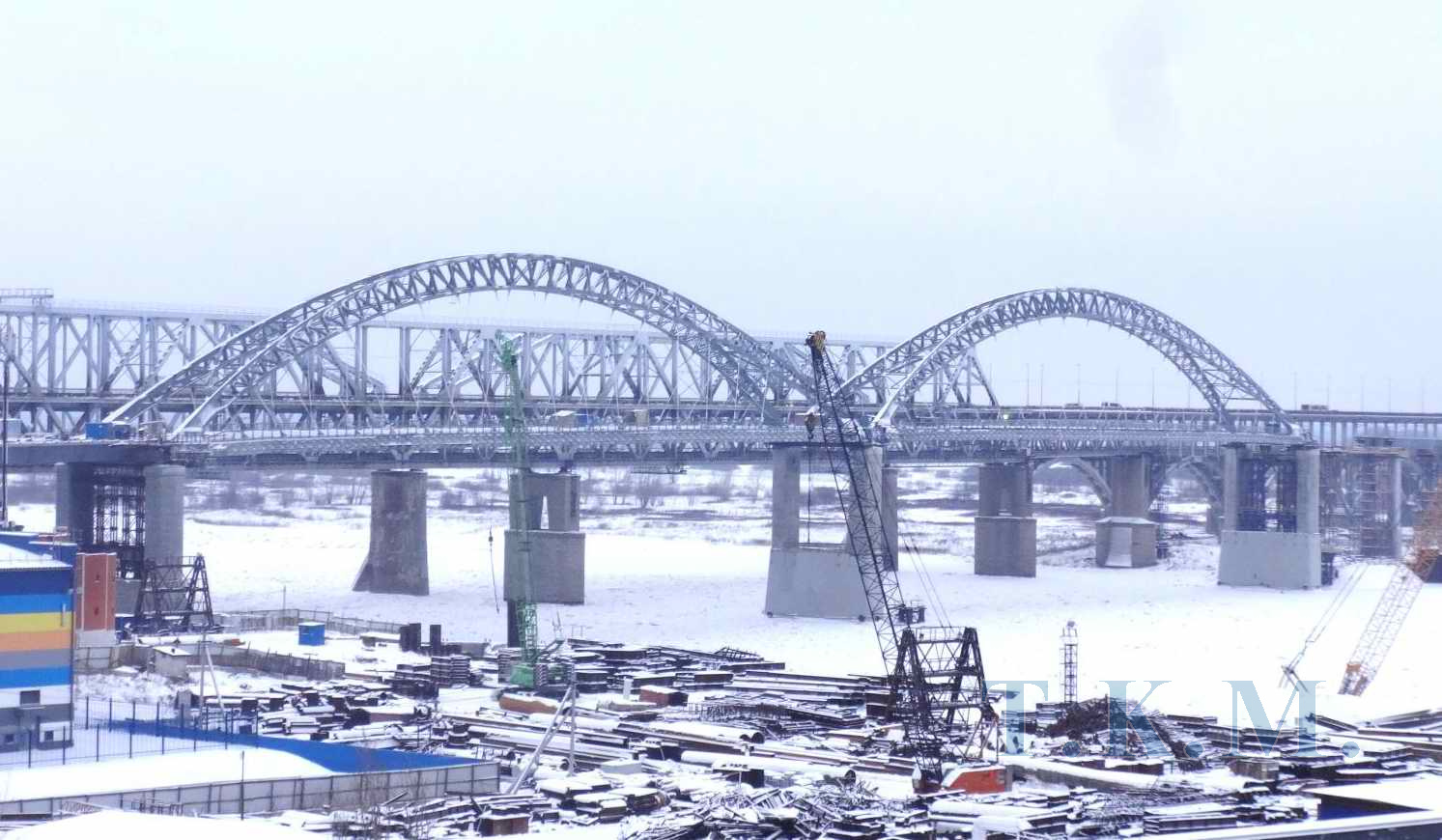

      Мостовой переход через р. Волга (Волжский) находится на автомобильной дороге Н.Новгород-Шахунья-Киров в Нижегородской области. Ось мостового перехода располагается в 60 метрах ниже по течению от оси существующего совмещенного моста. Мостовой переход включает в себя левобережную эстакаду, русловую часть, правобережную эстакаду.

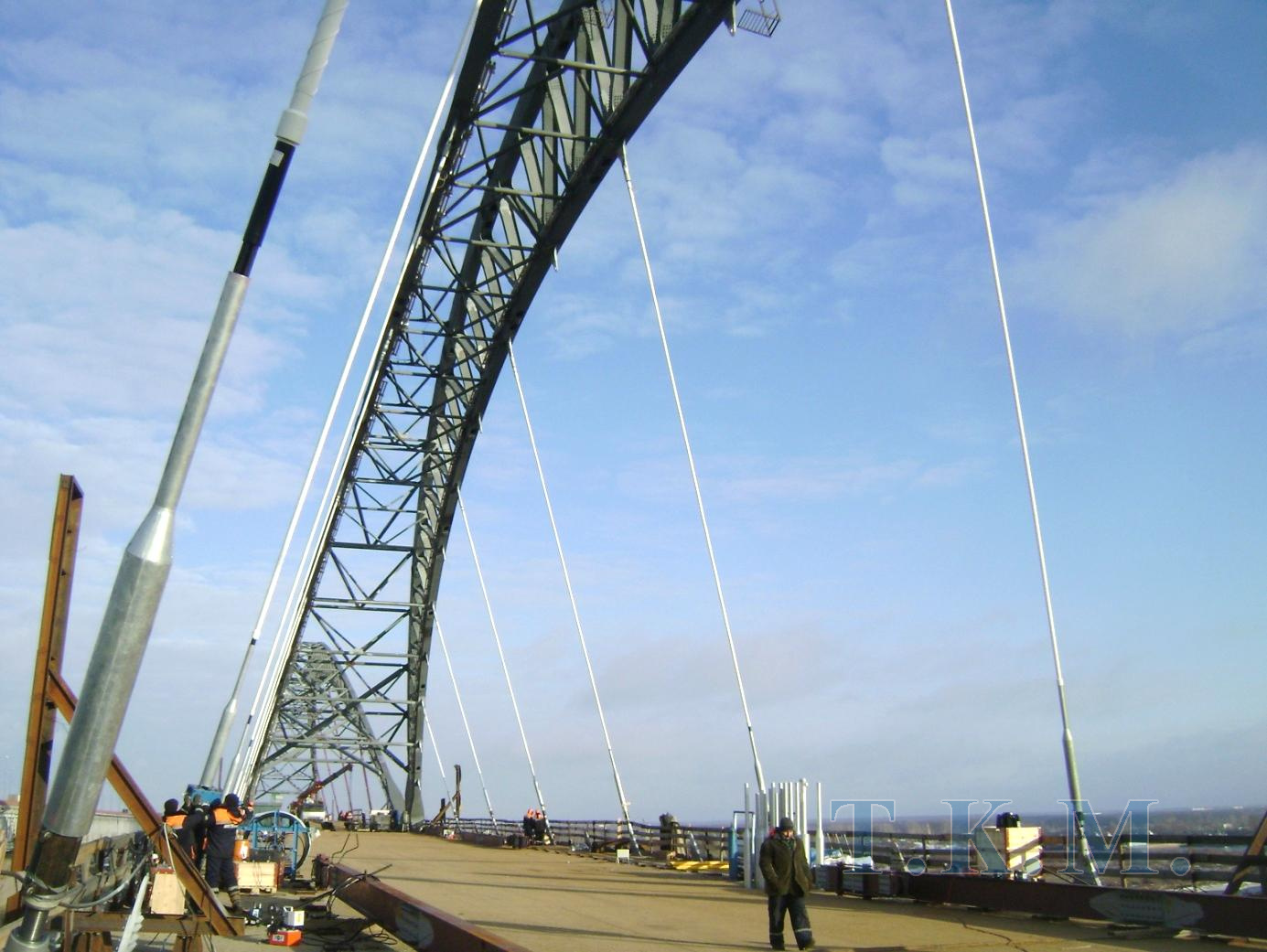

      Русловая часть включает в себя два разрезных цельнометаллических арочных пролетных строения. В поперечном сечении затяжка пролетных строений состоит из двух металлических цельноперевозимых коробчатых блоков, объединенных с ортотропной плитой проезжей части. В поперечном сечении арка пролетных строений состоит из двух плоских серповидных ферм, объединенных поперечными и продольными связями. Пояса ферм - коробчатые герметичные.

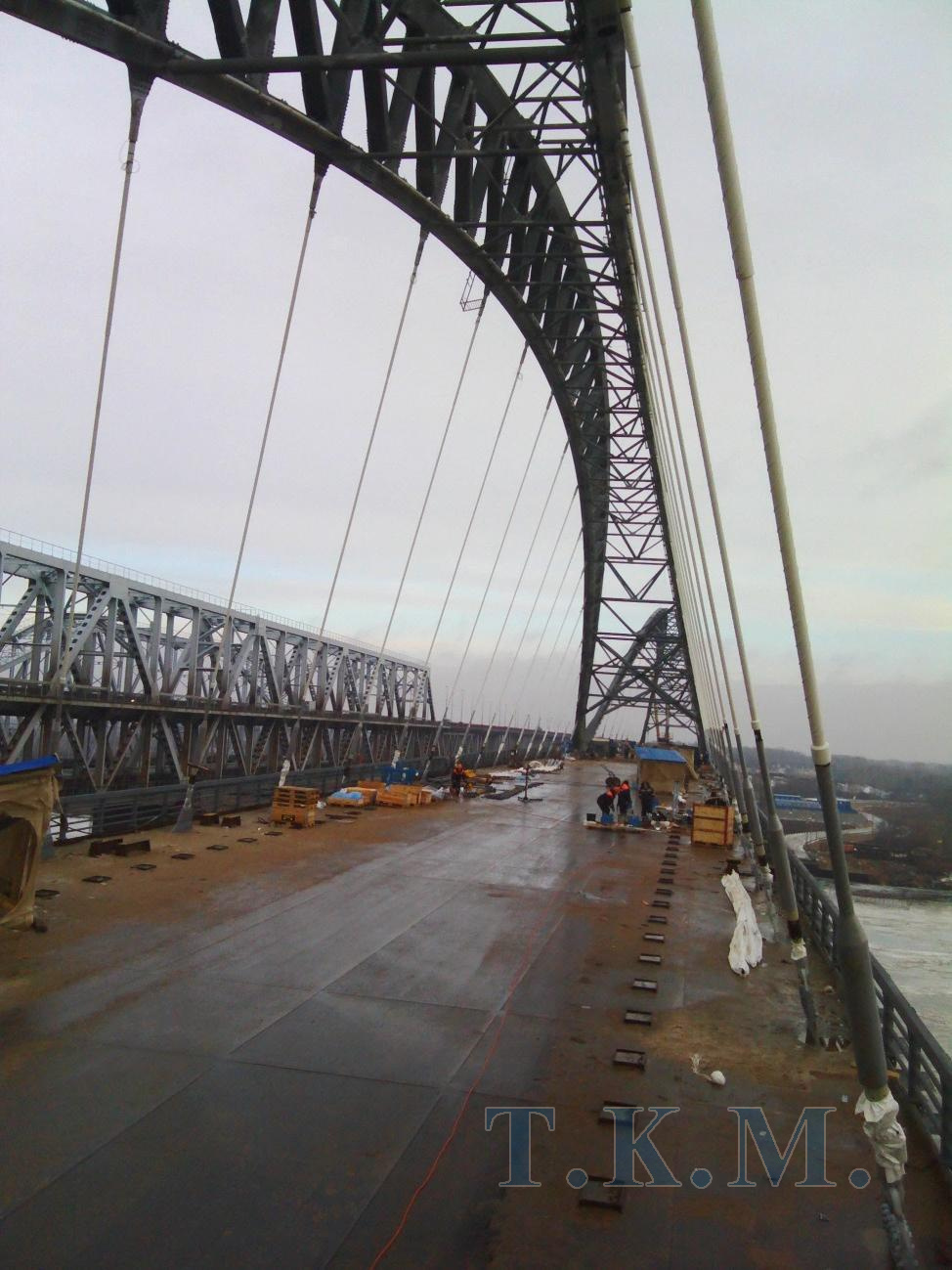

      Подвески арочных пролетных строений - ванты, состоящие из системы параллельных пучков, сформированных из параллельных оцинкованных семипроволочных прядей с индивидуальной оболочкой, расположенной внутри внешней полиэтиленовой трубы. Особенность примененных на данном объекте подвесок такова, что их подъемка и закрепление на пролетном строении производится после полного формирование на стапеле.

      • Схема моста - 24,7+12x56,60+52,085+2x161,515+2x47,875+25,0+9x24,15+23,775 м

      • Габарит проезда - 10,50 м, 2 полосы движения

      • Служебные проходы - по 0,75 м с каждой стороны

      • Автомобильная нагрузка - А14 и Н14 по ГОСТ Р 52748-2007

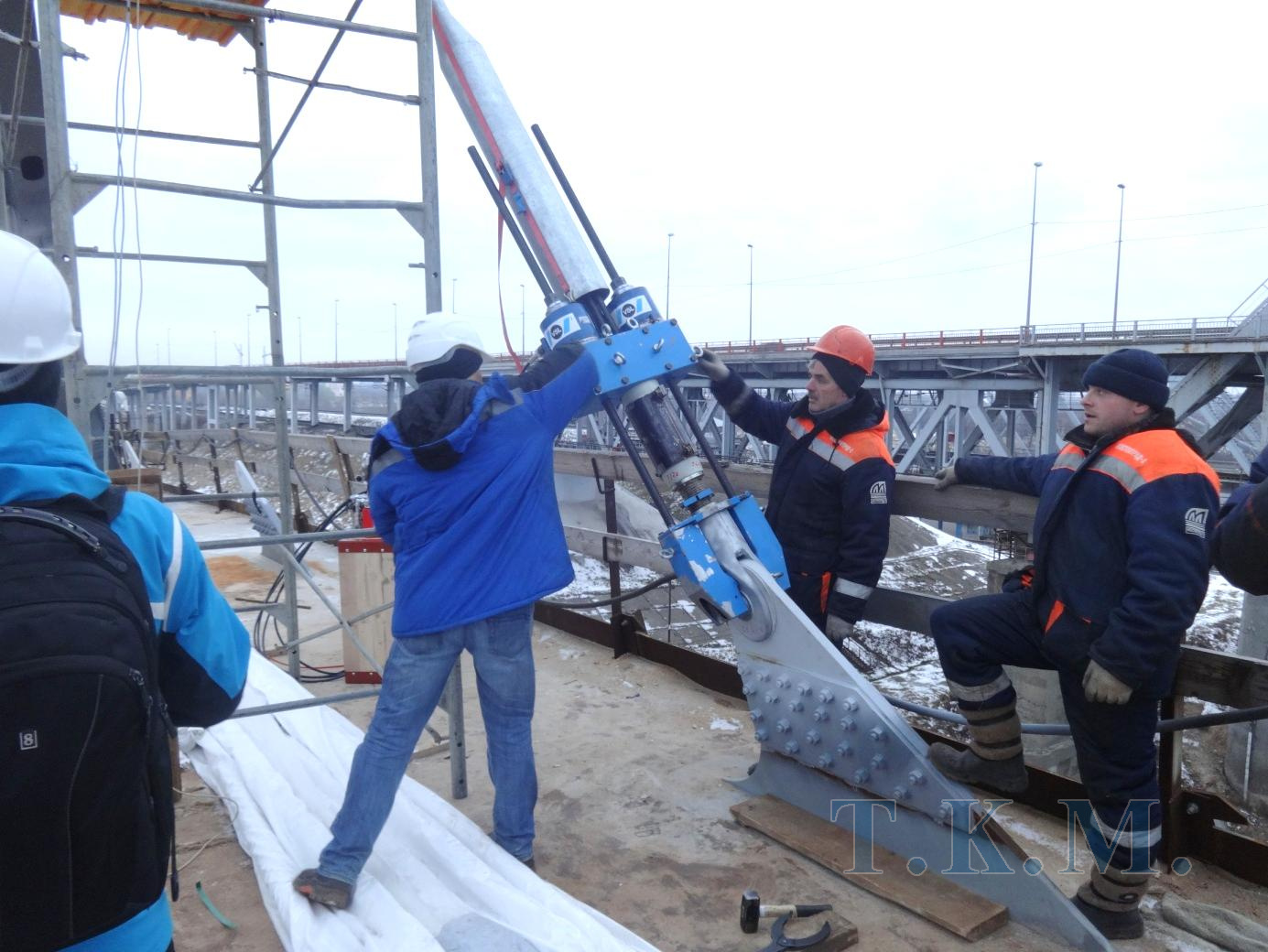

      Проектом производства работ предусмотрено поэтапное натяжение подвесок пролетных строений с контролем усилий натяжения всех подвесок. Использование для контроля усилий натяжного оборудования затруднено вследствие его громоздкости.

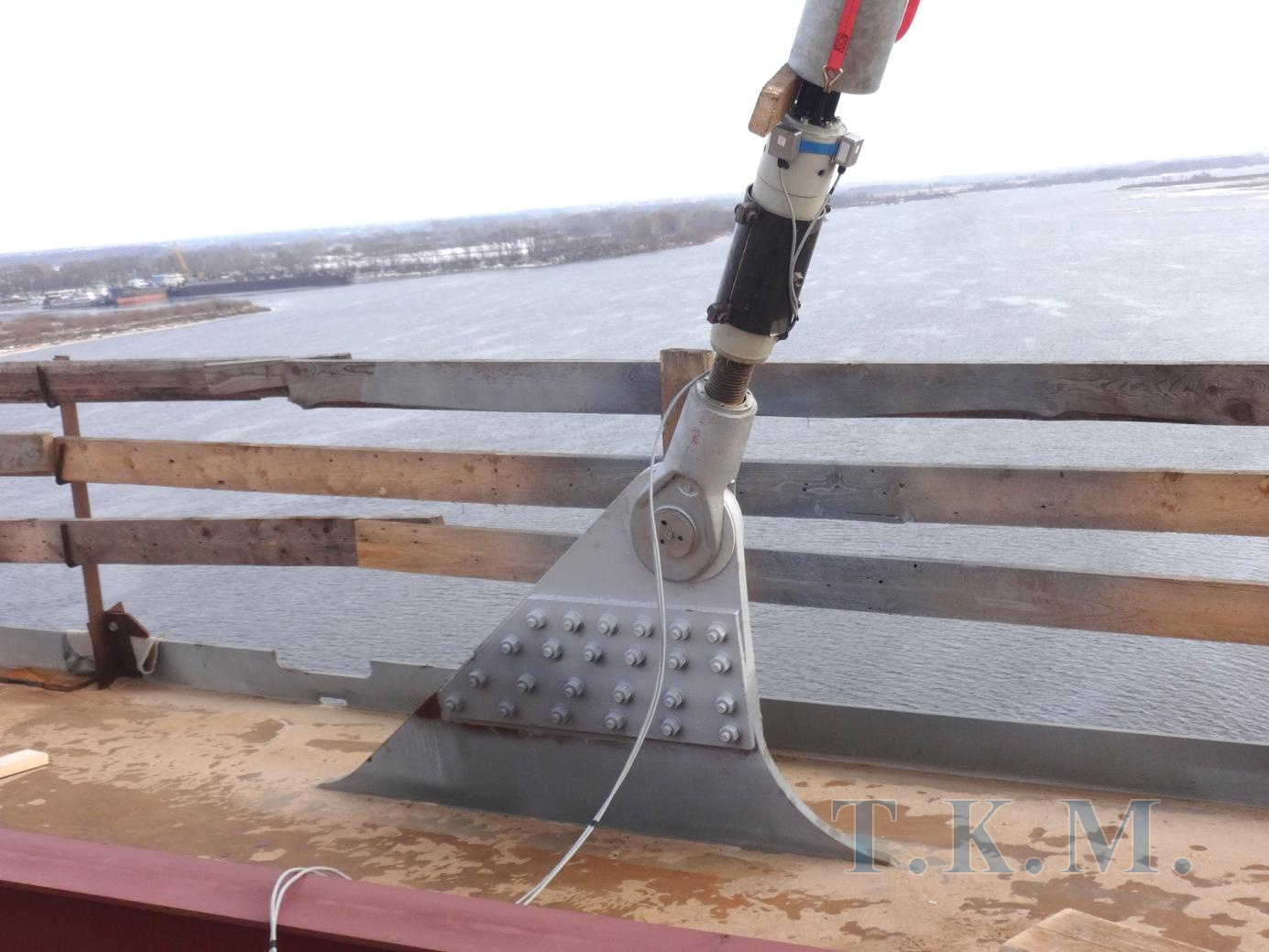

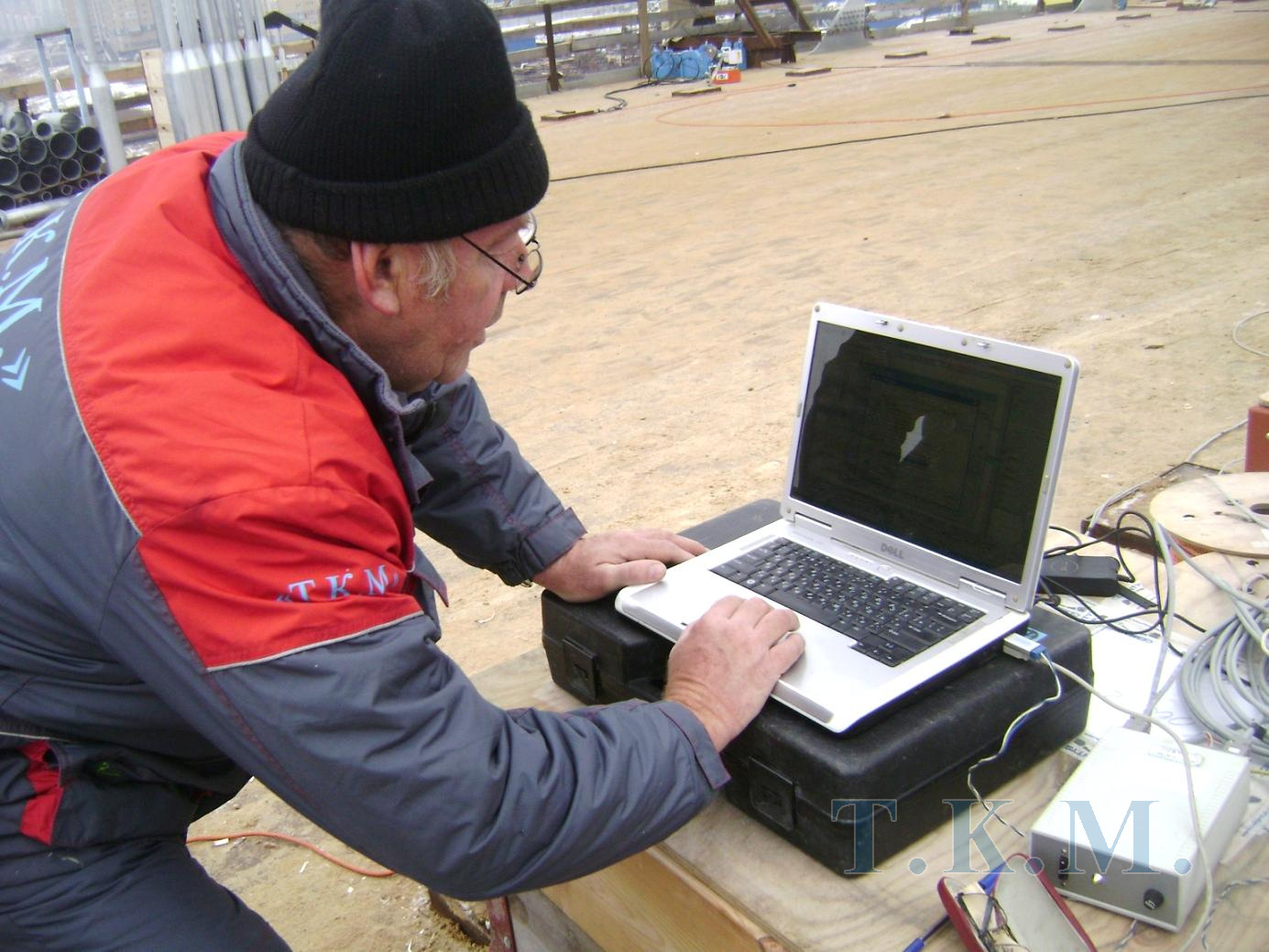

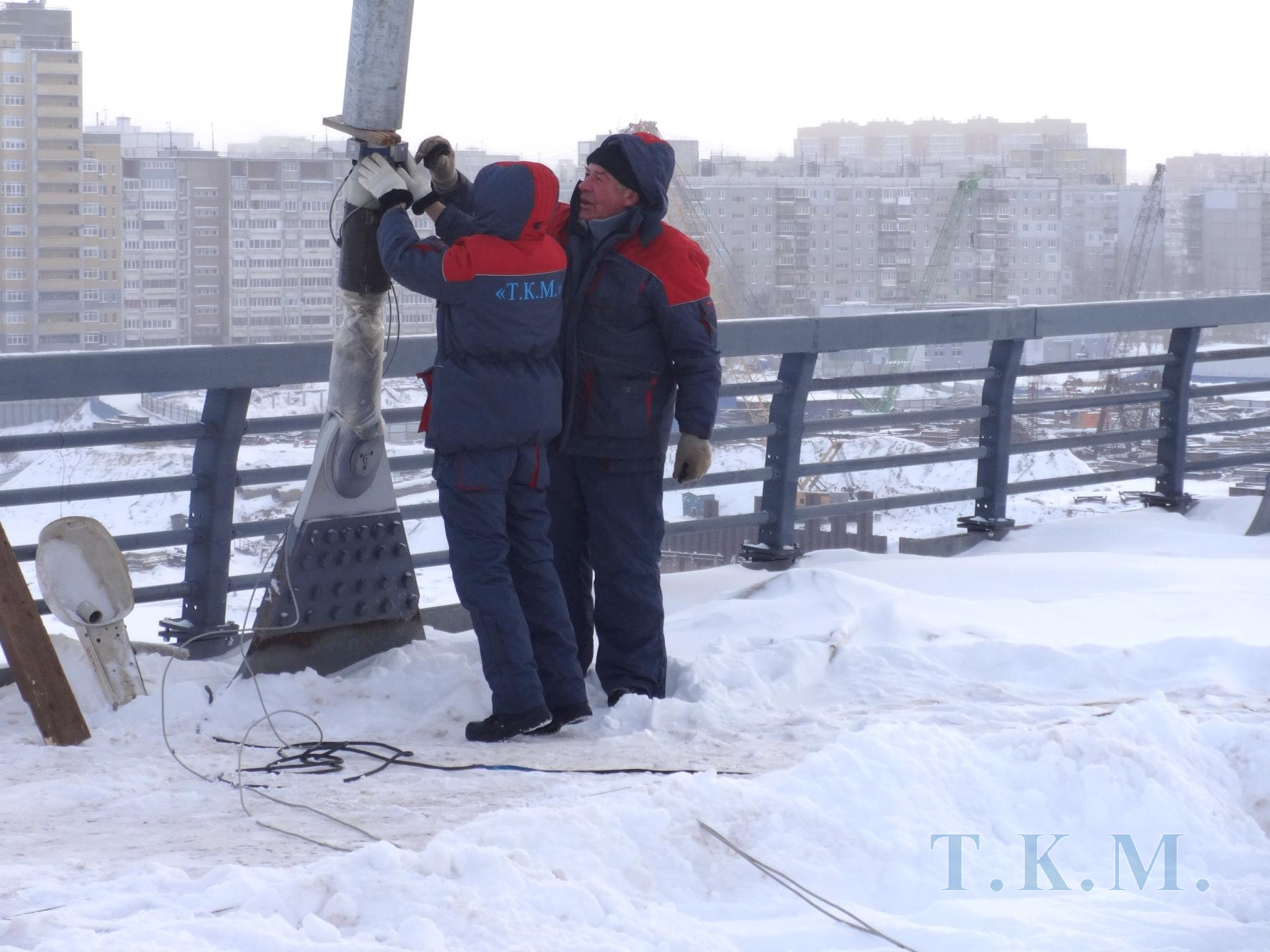

      Для определения усилий в подвеске датчики (акселерометры) устанавливались на подвеску и измерениями определялись ускорения подвески при колебаниях в поперечной и продольной плоскостях. По записанным реализациям ускорений с помощью специального программного обеспечения были построены спектры. Определены частоты, соответствующие первым формам собственных колебаний. Нахождение усилия натяжения подвески производилось с помощью стержневой модели, учитывающей особенности ее конструкции и закрепления концов.

      ЗАКАЗЧИК СТРОИТЕЛЬСТВА: ГКУ НО «ГУАД»

      ГЕНПОДРЯДЧИК: Нижегородская территориальная фирма «Мостоотряд-1» - филиал ПАО «Мостотрест»

      ПРОЕКТНАЯ ОРГАНИЗАЦИЯ: ОАО «Институт Гипростроймост», г. Москва

      ИЗГОТОВЛЕНИЕ И МОНТАЖ ВАНТ: VSL (Switzerland) ltd.

      РАБОТЫ, ВЫПОЛНЕННЫЕ ООО «Т.К.М.»: контроль натяжения подвесок арочных пролетных строений

      ЗАКАЗЧИК: Нижегородская территориальная фирма «Мостоотряд-1» - филиал ПАО «Мостотрест»

      ПЕРИОД ВЫПОЛНЕНИЯ РАБОТ: ноябрь 2015 г. – июнь 2017 г.
