      Вантовый мост на а/м М-3 «Украина» у г. Балабаново

      • Вантовый мост на а/м М-3 «Украина» у г. Балабаново
      Задача
      Обследования и испытания автодорожного путепровода на а/д «Москва-Минск»-Балабаново через автомагистраль М-3 «Украина»
      Сфера
      Обследование и испытание мостов
      Описание объекта

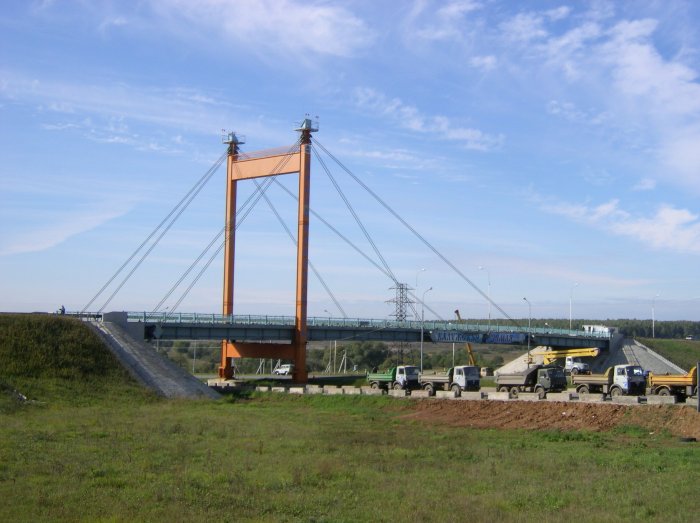

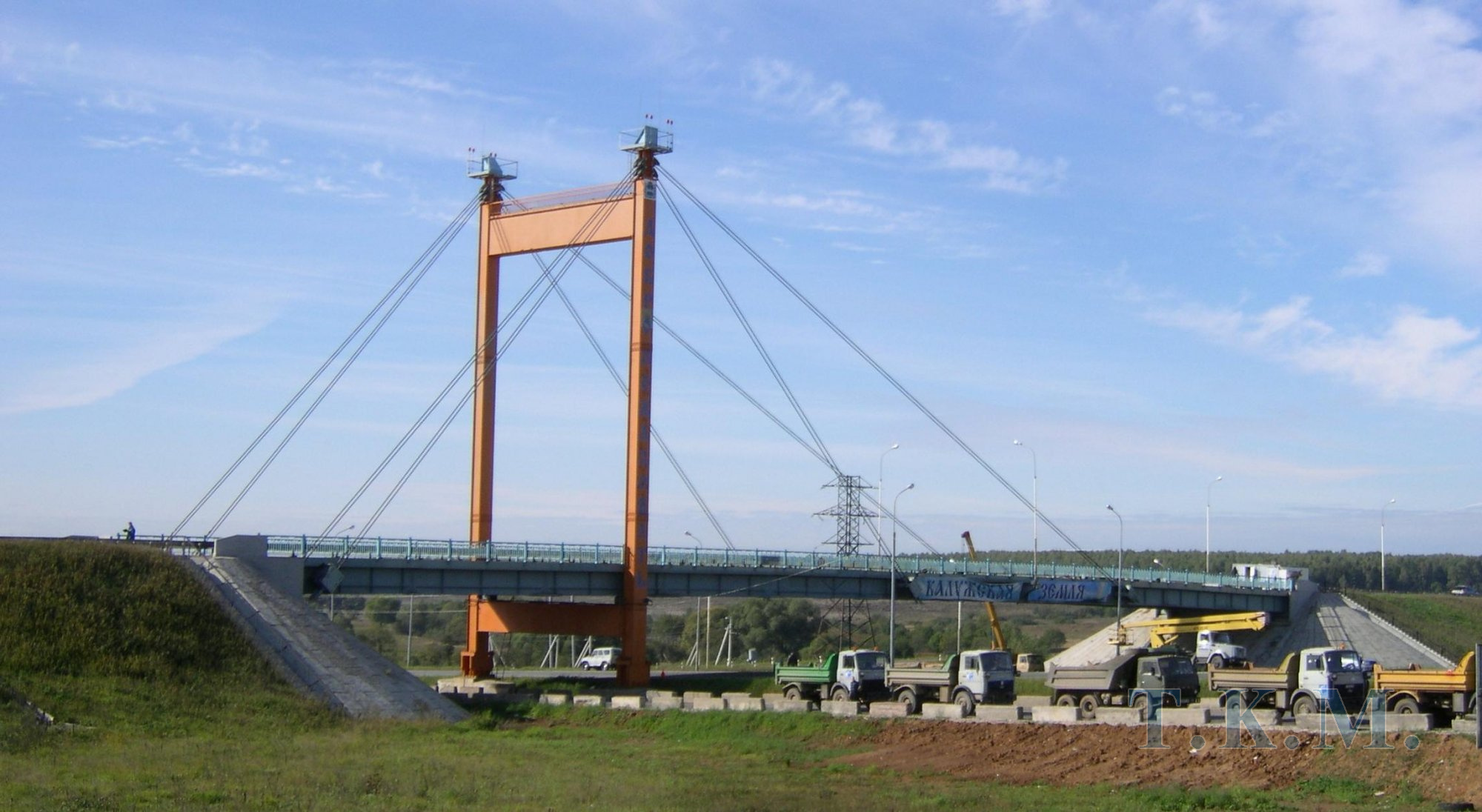

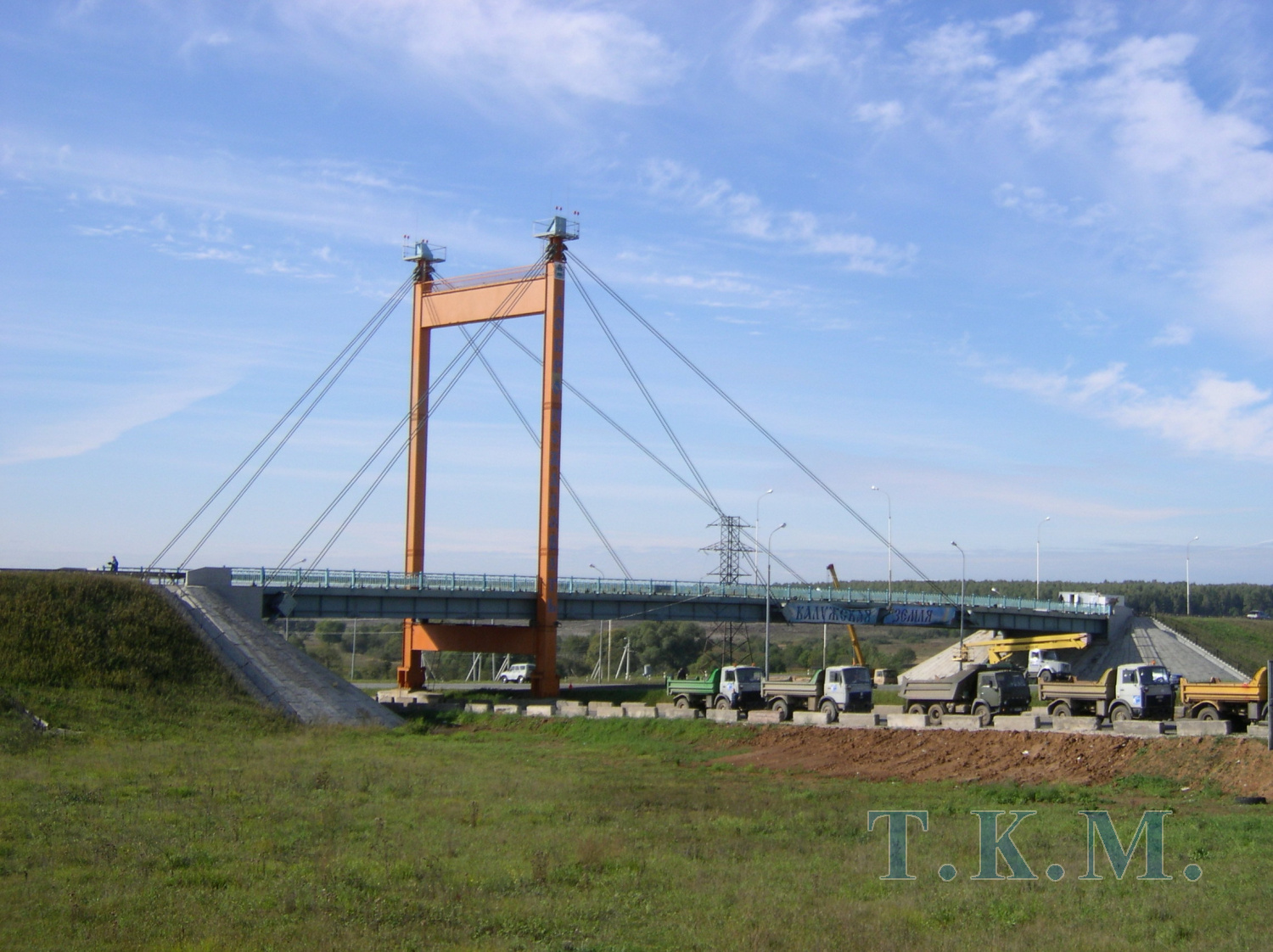

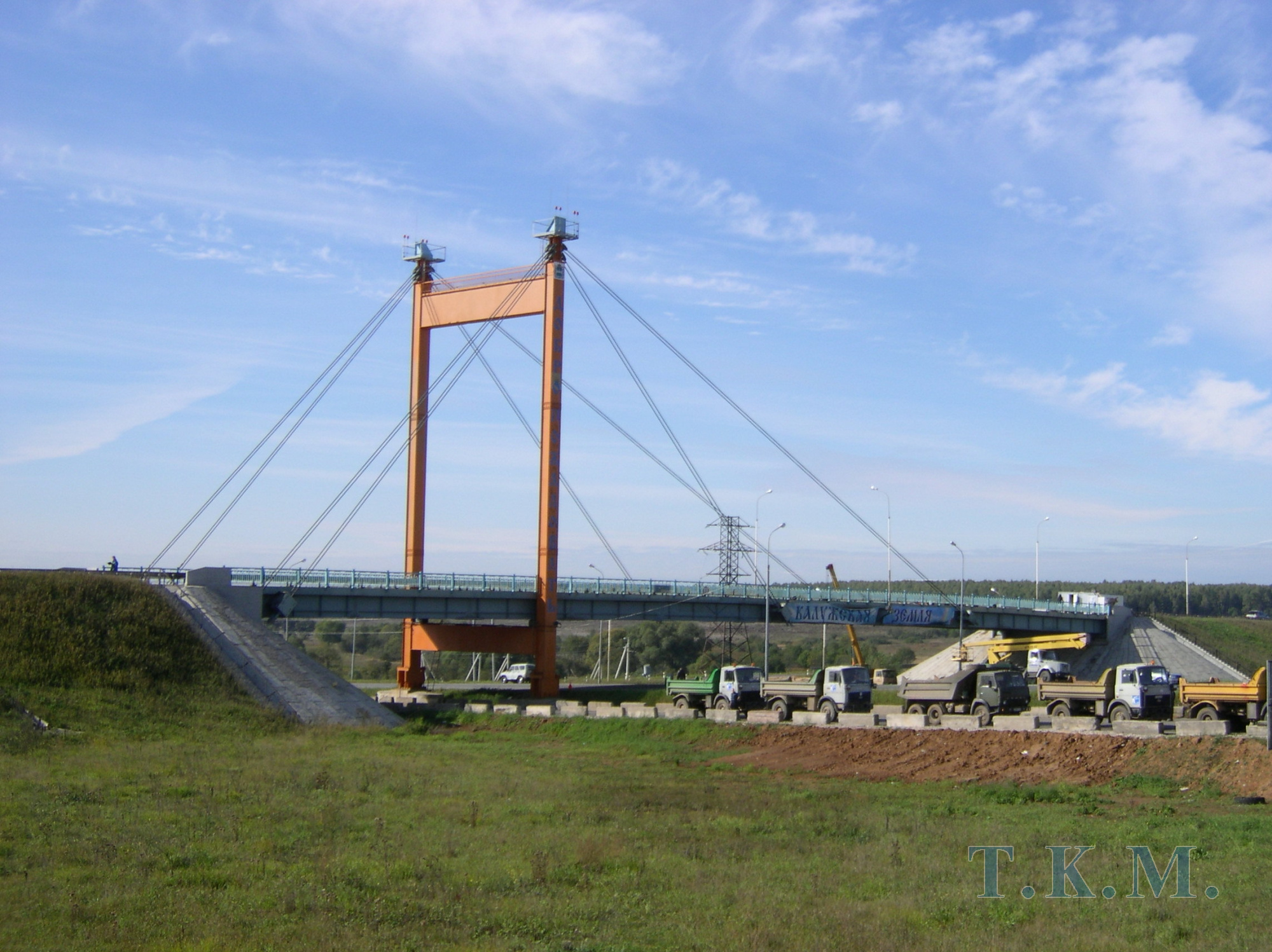

      Путепровод расположен на ПК 38+69 автомобильной дороги "Москва-Минск" - Балабаново при пересечении ее с автомагистралью М-3 «Украина» на 92 км в Калужской области и служит одновременно автомобильной развязкой, обеспечивающей бесперебойное движение транспорта в трёх направлениях: на Москву, на Калугу и на Боровск. Путепровод построен в 2003 г.

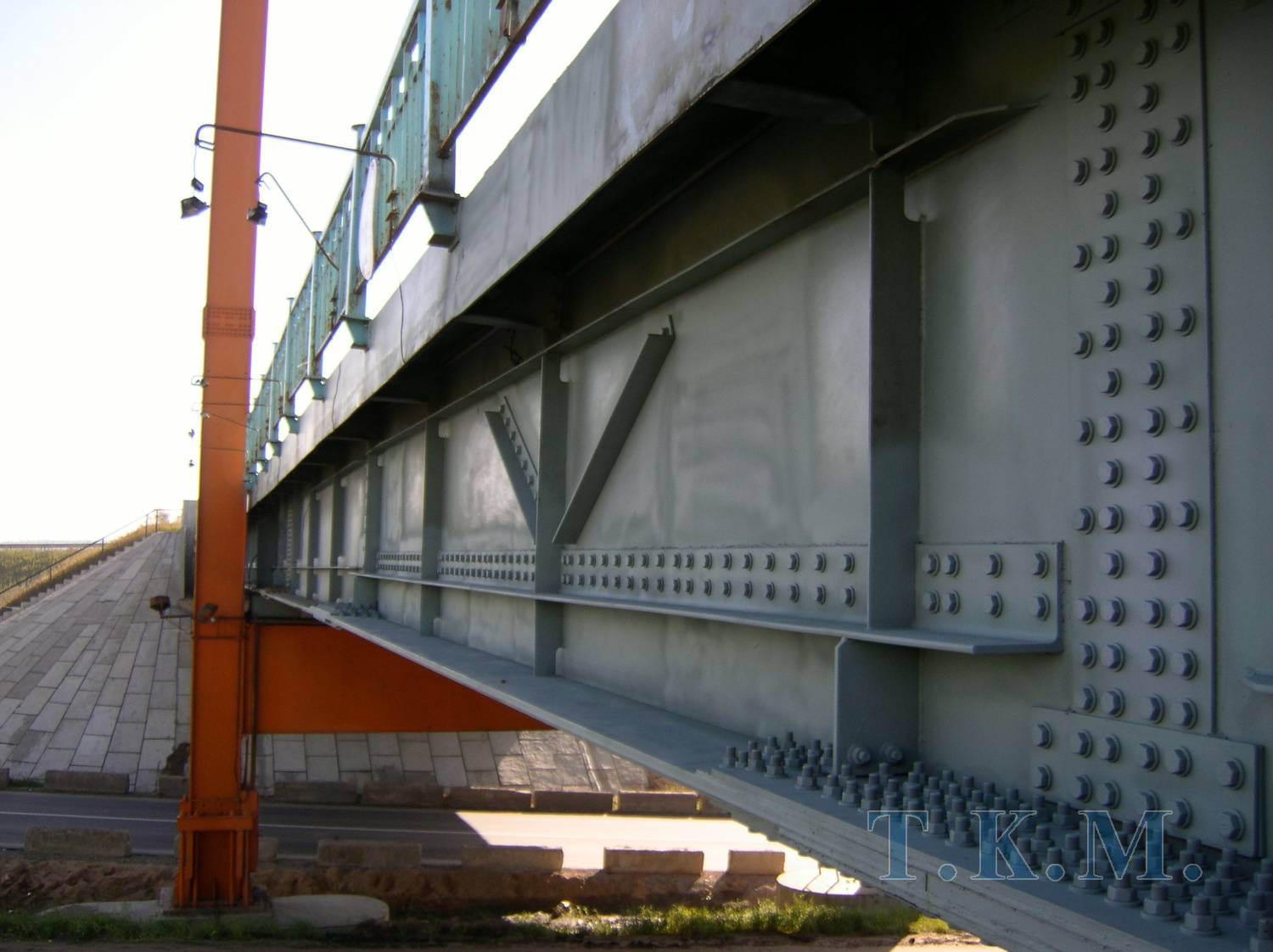

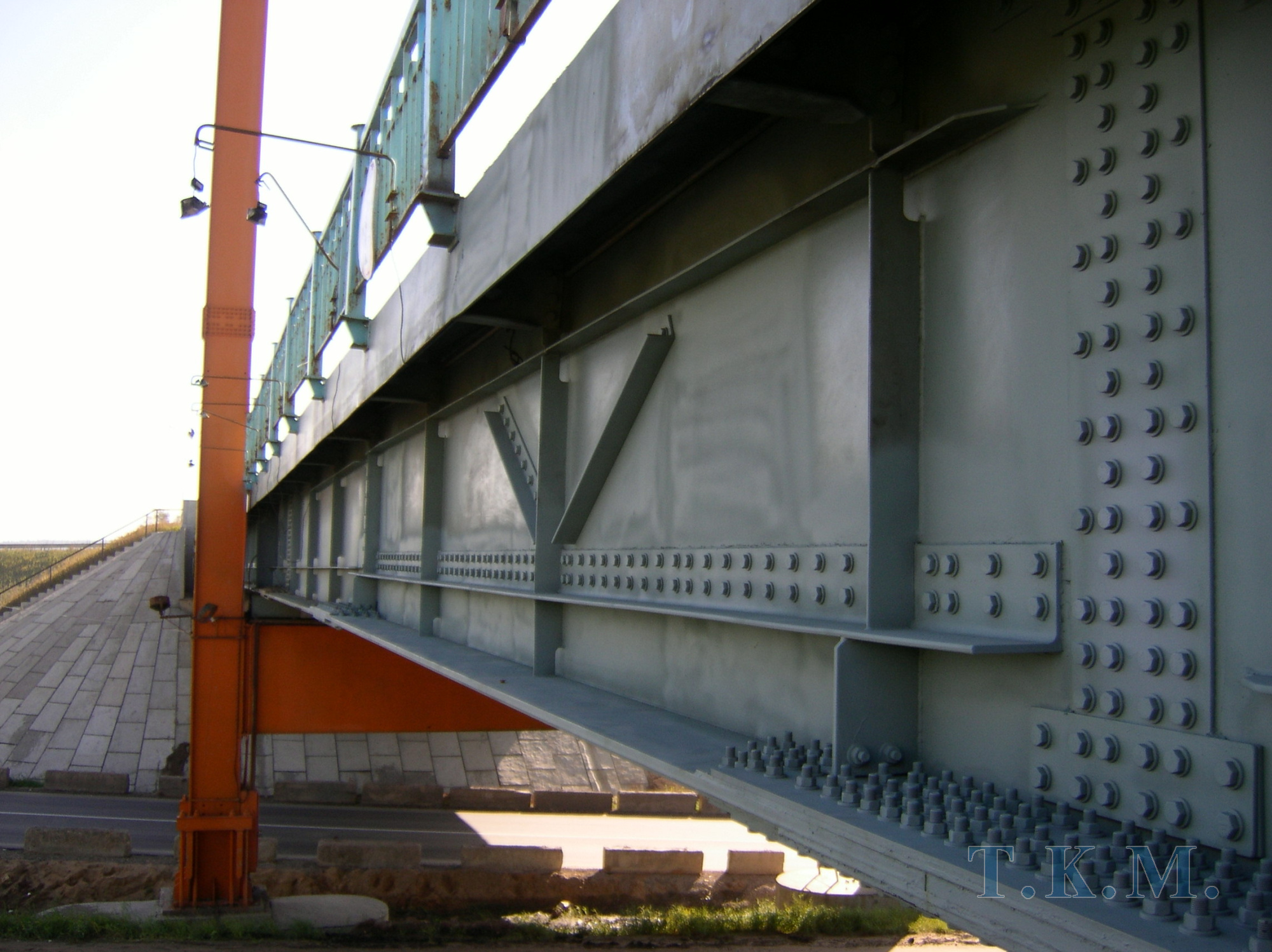

      Путепровод выполнен в виде двухпролётной однопилонной вантовой системы. Главный пролет по длине поддерживается двумя вантами. Главные балки вантового пролётного строения – стальные, двутавровые. Проезжая часть пролётного строения путепровода устроена по ортотропной плите. Пилон выполнен вертикальным, состоящим из двух стоек. Стойки объединены ригелями. Сечение стойки пилона - коробчатое. Ванты состоят из четырех витых канатов закрытого типа, по два в каждой из двух несущих плоскостей поперечника.

      23 марта 2007 г. при перевозке негабаритного груза произошел удар движущегося нагруженного транспортного средства по пролётному строению путепровода. В результате ДТП пролётное строение получило повреждения. При ремонте путепровода в 2007 г. был восстановлен и усилен поврежденный блок пролетного строения, произведено регулирование усилий в вантах.

      • Автомобильная нагрузка - А11 и НК80

      • Схема моста - 88.50 + 28,50 м

      • Высота пилона – 35,74 м

      • Габарит проезда - II категории, 2 полосы 3,75 м c полосами безопасности по 2 м

      • Служебные проходы - по 0,75 м с каждой стороны.

      • Высота подмостового габарита - 5,0 м.

      ПРОЕКТНАЯ ОРГАНИЗАЦИЯ: Институт «Проекткоммундортранс» (2003 г., генпроектировщик), ООО «КОННЕКТ-99» (2003, 2007 гг.),  ООО НПО «Мостовик» (2007 г., ППР)

      ГЕНПОДРЯДЧИК: ОАО «Калугатрансмост» (2003 г.), ООО «РосМонолит» (ремонт 2007 г.)

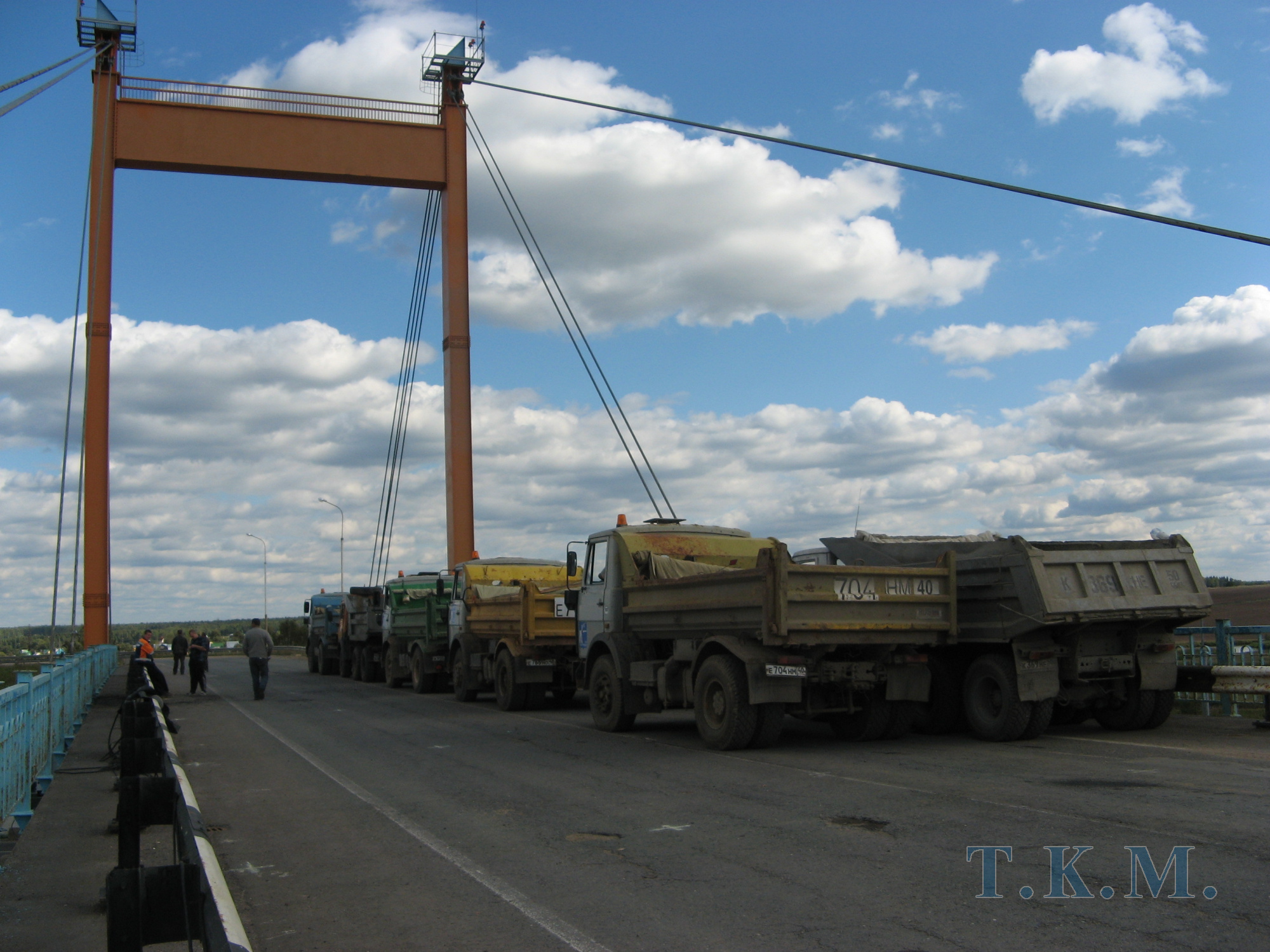

      РАБОТЫ, ВЫПОЛНЕННЫЕ ООО «Т.К.М.»: обследование и испытание путепровода при приемке его в эксплуатацию (2003 г.), обследование и испытание путепровода после ремонта пролётного строения (2007 г.)

      ЗАКАЗЧИК: Государственное предприятие Калужской области "Облдорстройзаказчик" (2003 г.), ООО «РосМонолит» (2007 г.)

      ПЕРИОД ВЫПОЛНЕНИЯ РАБОТ: октябрь – ноябрь 2003 г.,  сентябрь 2007 г.


      Фотогалерея
      • Вантовый мост на а/м М-3 «Украина» у г. Балабаново
      • Вантовый мост на а/м М-3 «Украина» у г. Балабаново
      • Вантовый мост на а/м М-3 «Украина» у г. Балабаново
      • Вантовый мост на а/м М-3 «Украина» у г. Балабаново
      • Вантовый мост на а/м М-3 «Украина» у г. Балабаново
      • Вантовый мост на а/м М-3 «Украина» у г. Балабаново


      Назад к списку Следующий проект
