      Вантовый мост на о.Русский через пролив Босфор Восточный

      • Вантовый мост на о.Русский через пролив Босфор Восточный
      Задача
      Создание системы мониторинга состояния вантового моста на о.Русский через пролив Босфор Восточный в г. Владивостоке
      Сфера
      Мониторинг на этапе СМР и на стадии эксплуатации моста
      Описание объекта

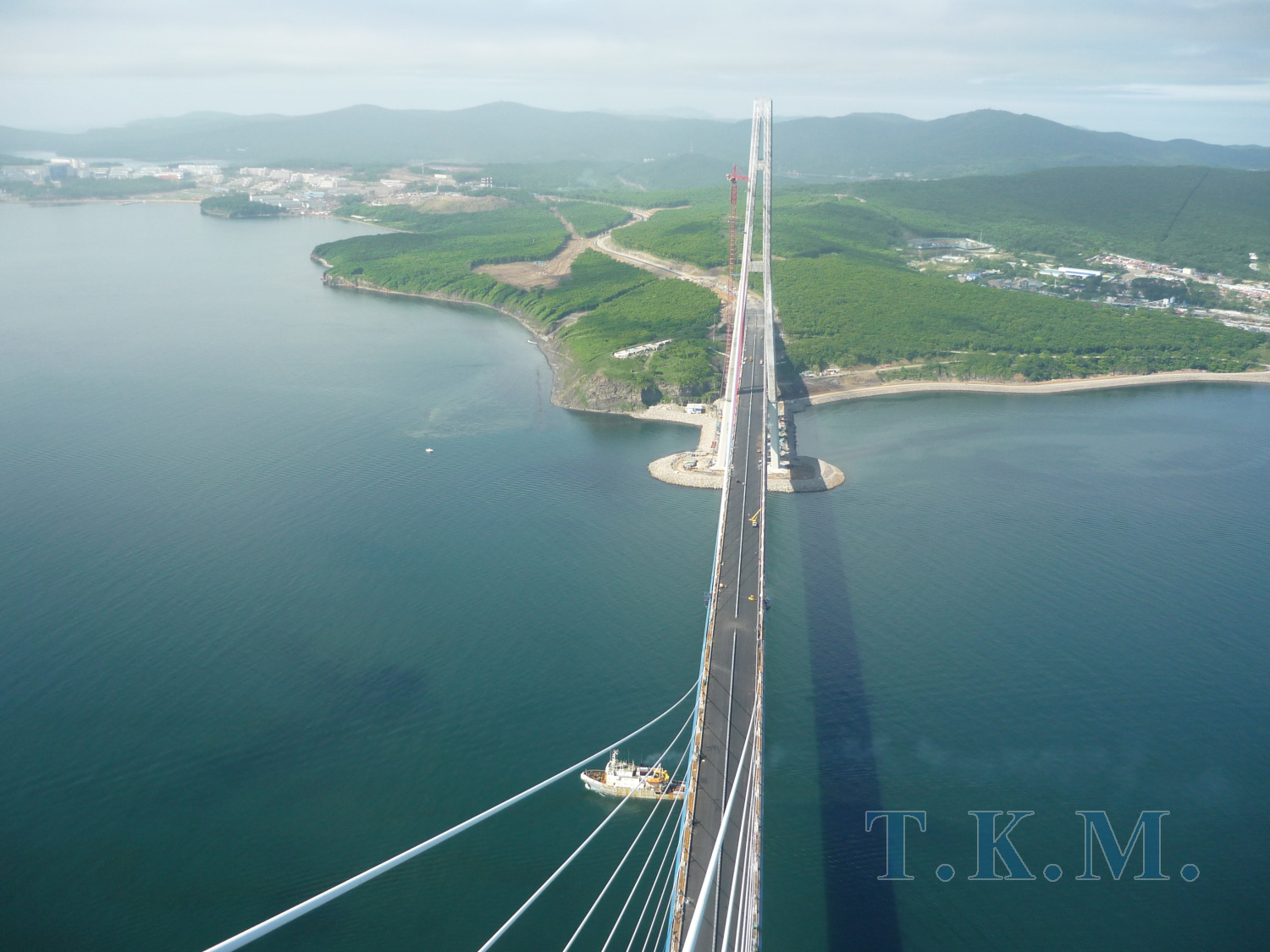

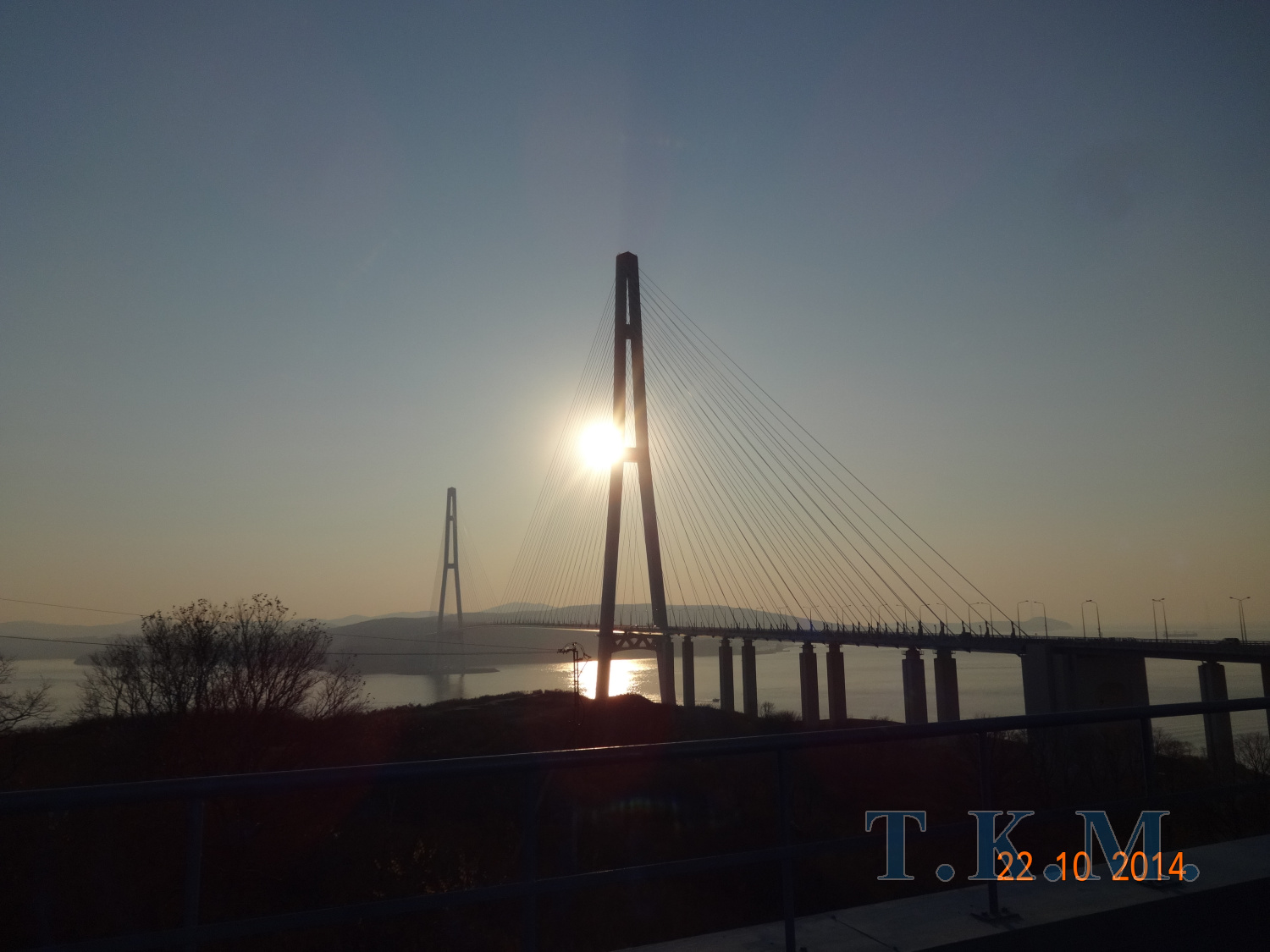

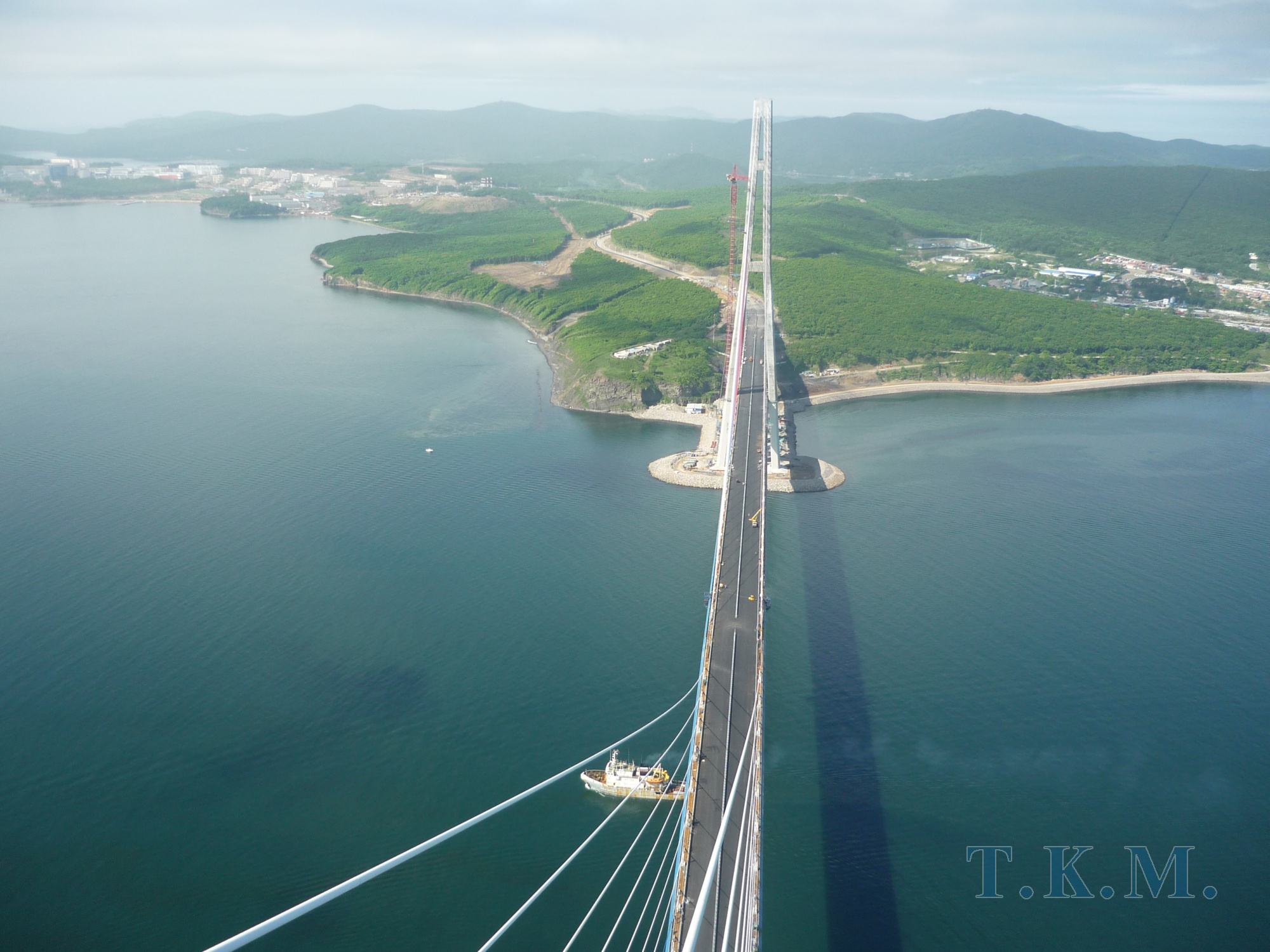

      Мост, соединяющий остров Русский и полуостров Назимова, расположен в самом узком месте пролива Босфор Восточный, между мысом Новосильского и мысом Назимова. Трасса мостового перехода пересекается с осью Шкотовского фарватера, являющегося основным из судоходных и интенсивно используемых фарватеров порта Владивосток. Наибольшие глубины в зоне моста находятся в средней части пролива и составляют 35 - 42 м.

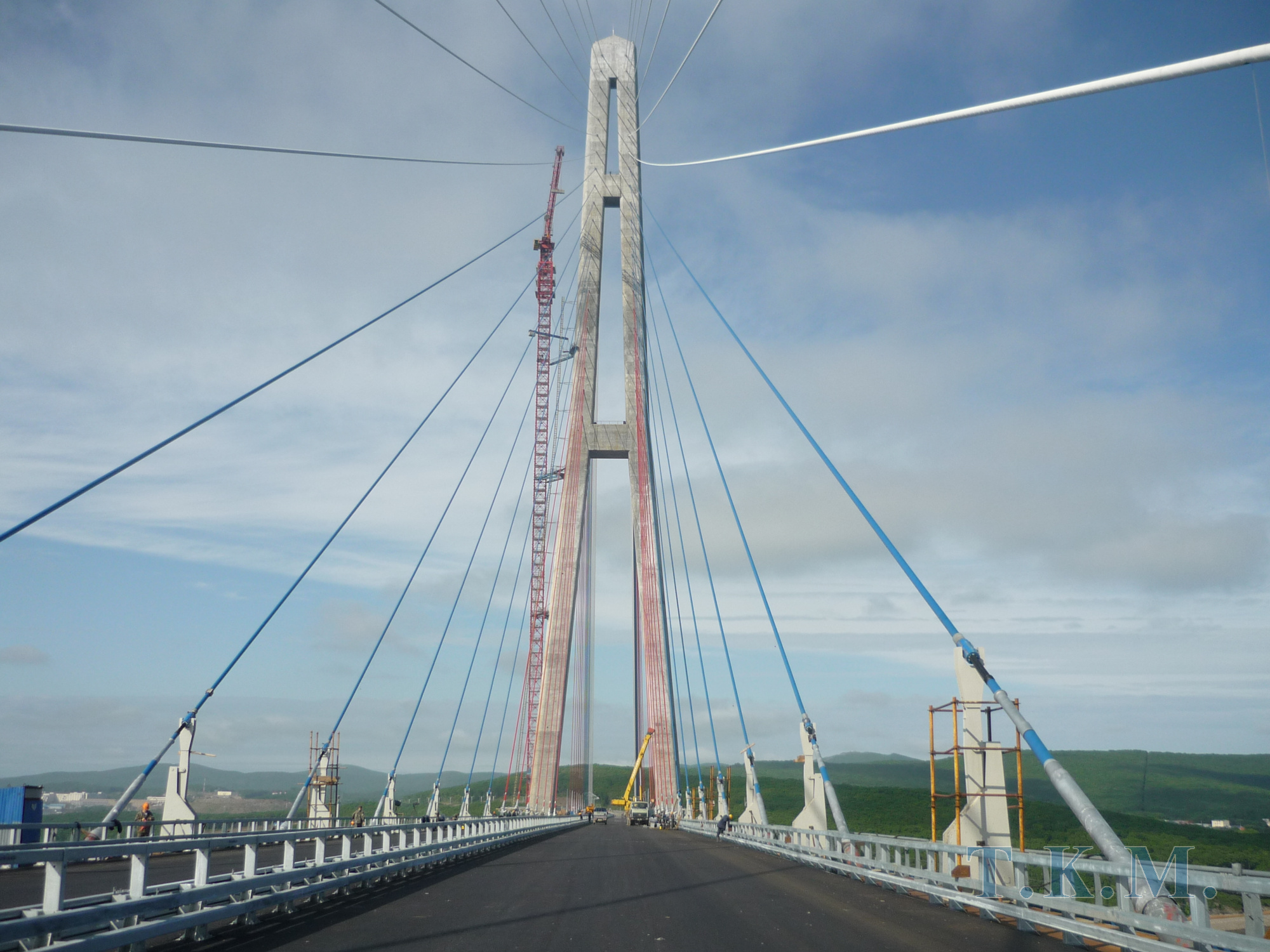

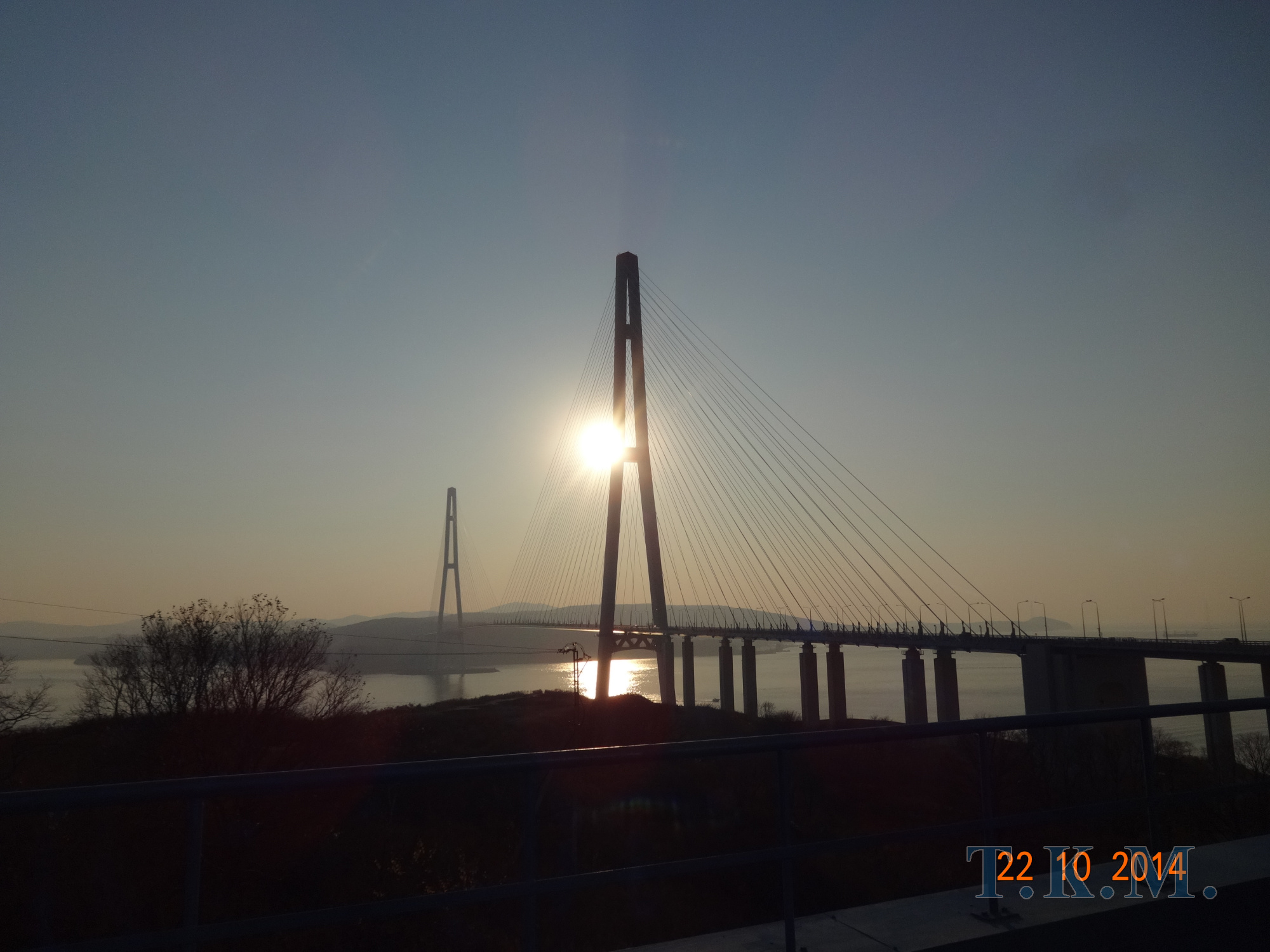

      Уникальный вантовый мост на о.Русский через пролив Босфор Восточный представляет собой одиннадцатипролетную двухпилонную вантово-балочную систему. Основные технические показатели моста:

      • Схема моста - 60+72+3x84+1104+3х84+72+60=1872 м

      • Общая ширина проезжей части - 21 м (4полосы движения, 2 служебных проходах по 0,75 м)

      • Пролетное строение коробчатого сечения: в центральном пролете - стальное с ортотропной плитой проезжей части, в боковых пролетах - из преднапряженного железобетона.

      • Высота пилонов от уровня ростверков – 312 м

      • Основание пилонов – на буронабивных сваях диаметром 2.0… 2.2 м, длиной до 70 м

      • Основание промежуточных опор – на буронабивных сваях диаметром 1.8… 2.0 м, длиной до 31м

      • Опорные части - все подвижные в продольном направлении

      На момент своего создания мост на о.Русский через пролив Босфор Восточный является абсолютным рекордсменом среди вантовых мостов по следующим показателям:

      • по протяженности центрального пролета: 1104 м;

      • по высоте пилонов: 312 м от уровня ростверков;

      • по длине вант: - наибольшая длина ванты – 580,5 м.

      Система мониторинга (СМ) моста на о. Русский создана с целью обеспечения безопасности и структурной целостности объекта. СМ включает в себя следующие подсистемы:

      • Система мониторинга состояния конструкции моста (СМСКМ).

      • Программно-аппаратный комплекс (ПАКСМ).

      • Автоматизированная система управления дорожным движением (АСУДД).

      • Комплексная система безопасности (КСБ).

      Разработка рабочей документации по системе мониторинга состояния конструкции моста выполнена ООО «НПО «Мостовик» и ООО "Т.К.М."

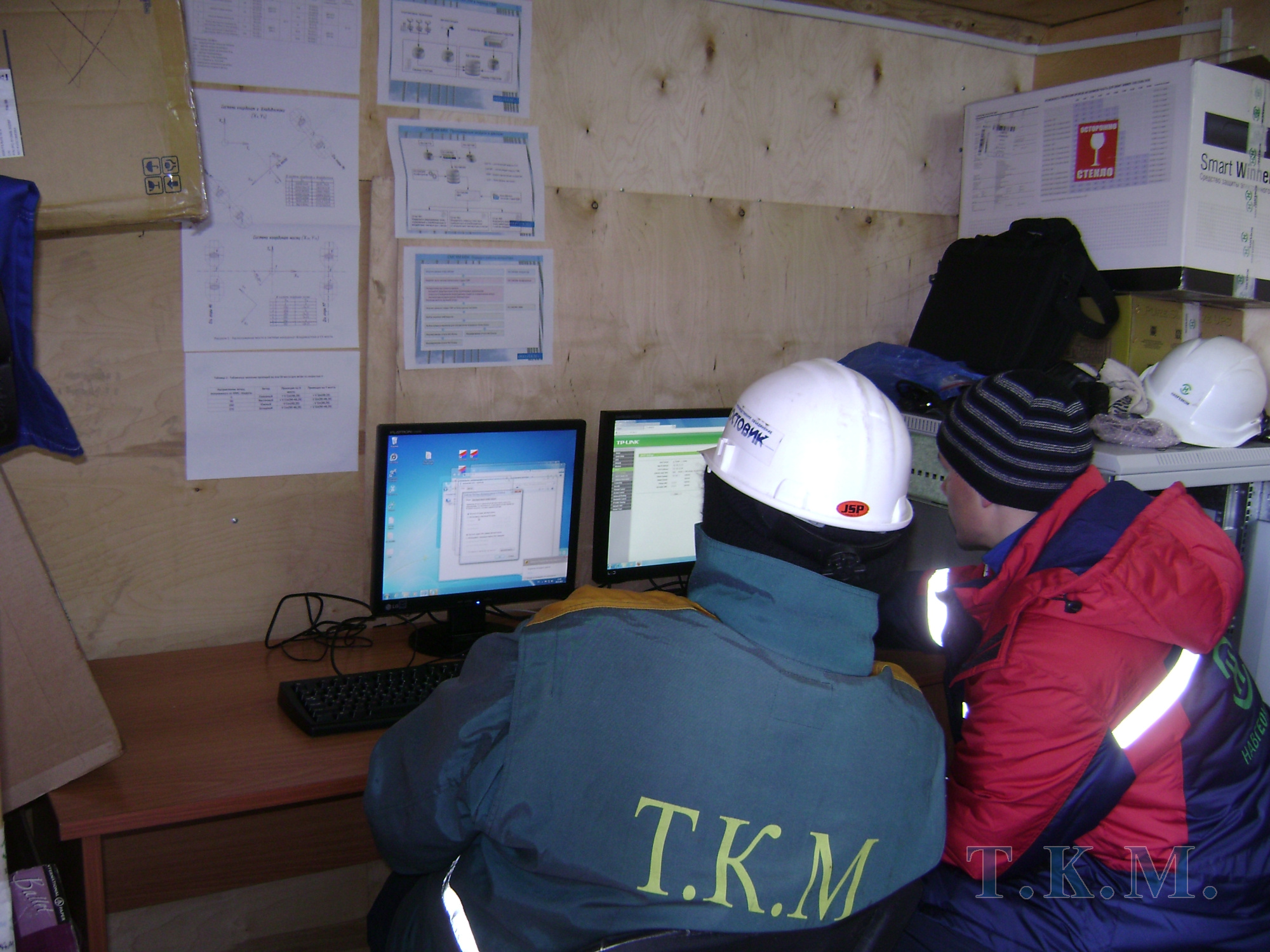

      СМСКМ предназначена для технического контроля состояния вантового моста и накопления данных о работе конструкции в процессе строительства и эксплуатации. Мониторинг состояния конструкции на этапе строительства и эксплуатации моста по назначению является контрольно-исследовательским, а по форме предоставления информации в течение времени - непрерывным.

      Основные задачи СМСКМ:

      • Измерение параметров напряженно-деформированного состояния моста, температуры, усилий и реакций в элементах.

      • Измерение колебаний моста.

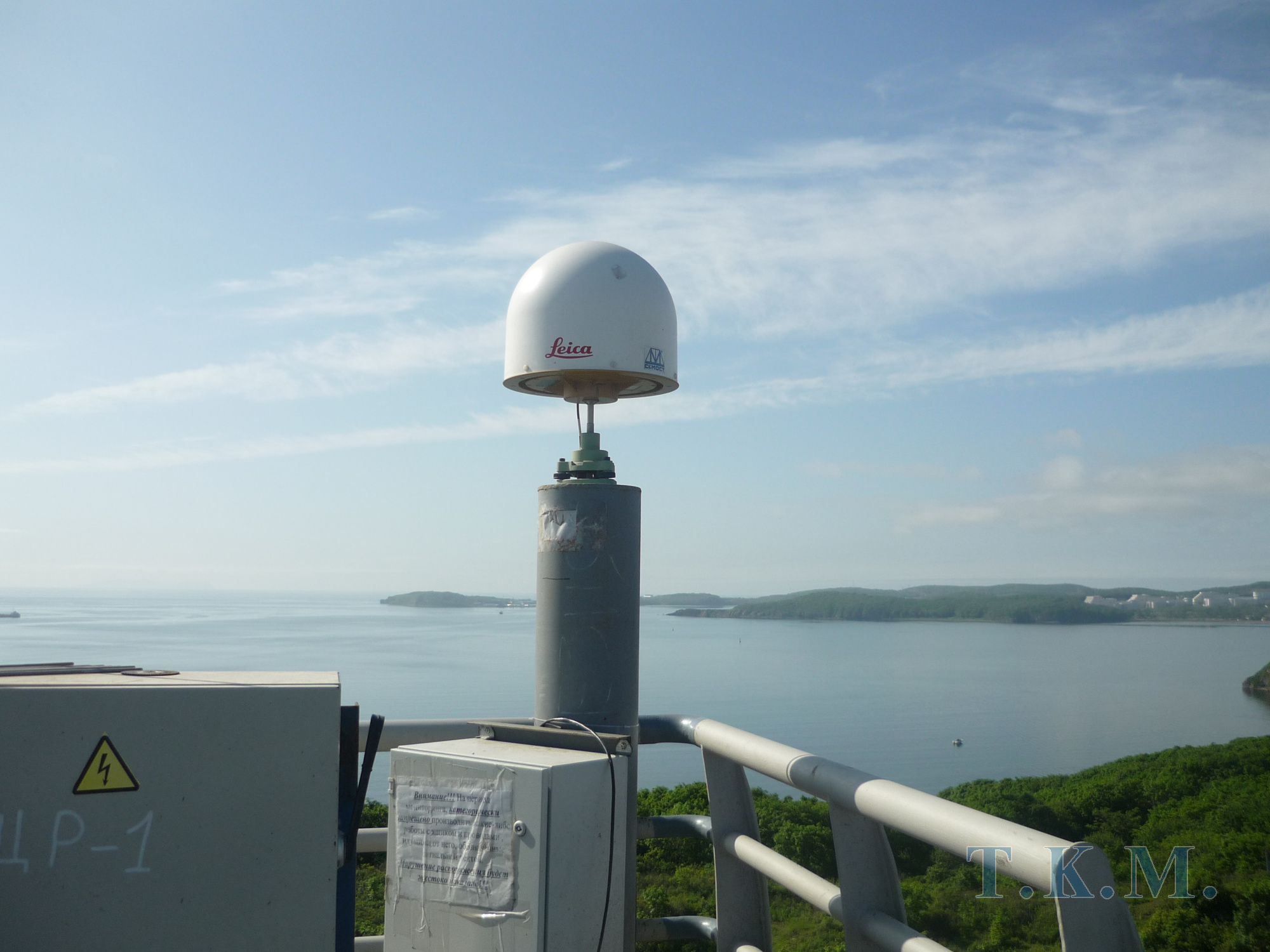

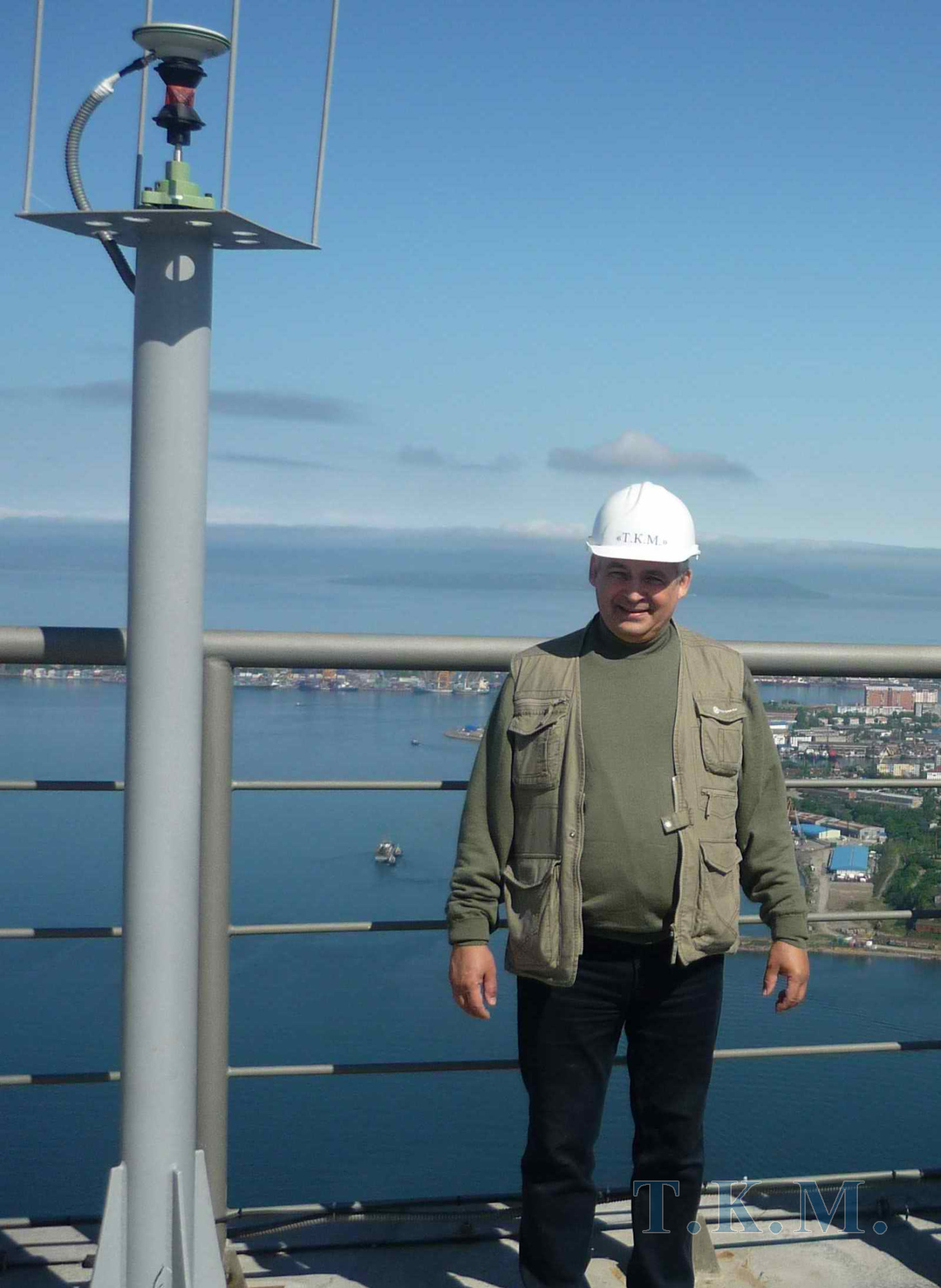

      • Измерение параметров работы моста, характеризующих его пространственное положение и форму конструкций.

      • Измерение метеорологических условий (температура, направление и скорость ветра, влажность, осадки и т.п.).

      • Измерение параметров, характеризующих сейсмические условия.

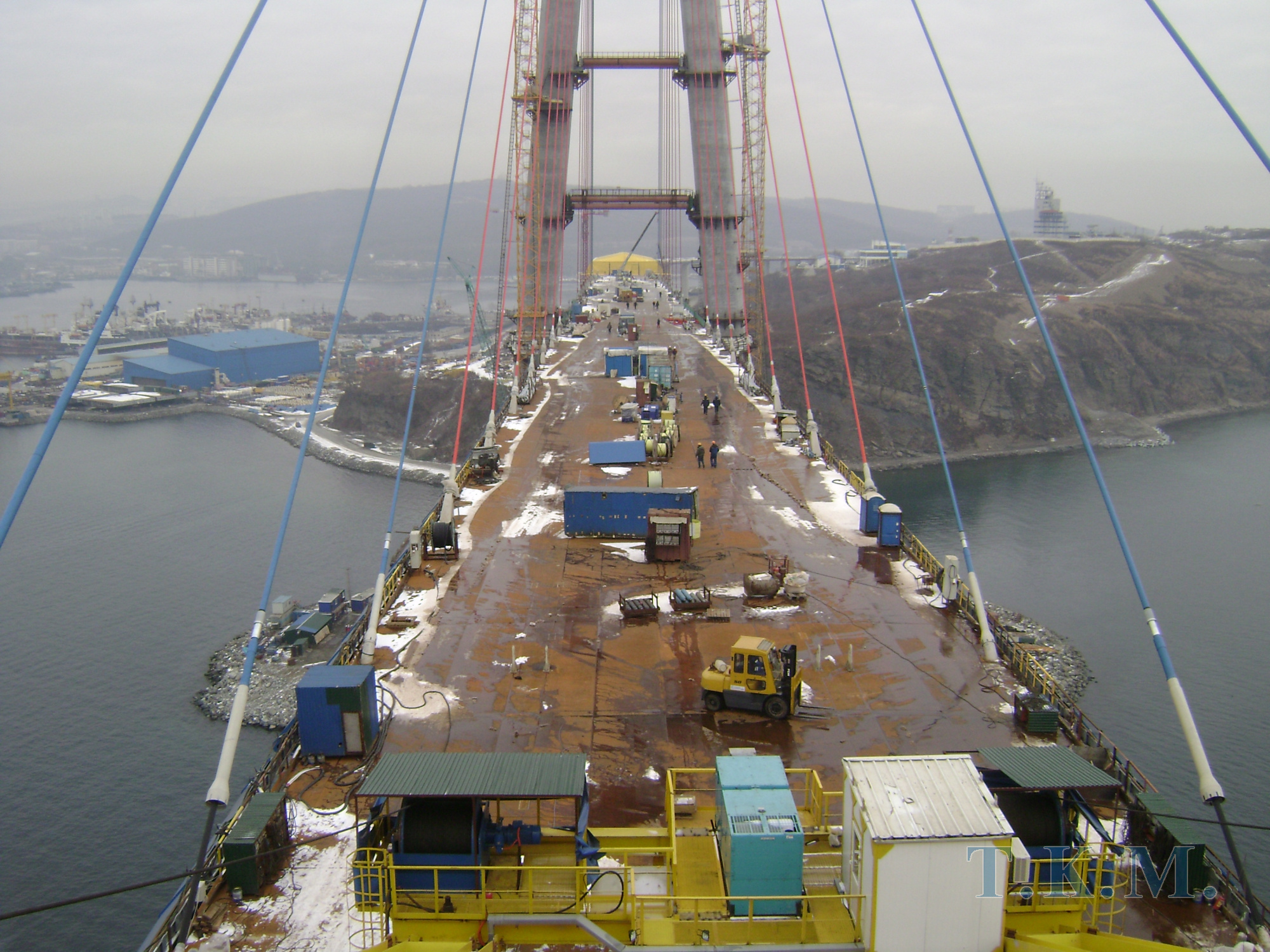

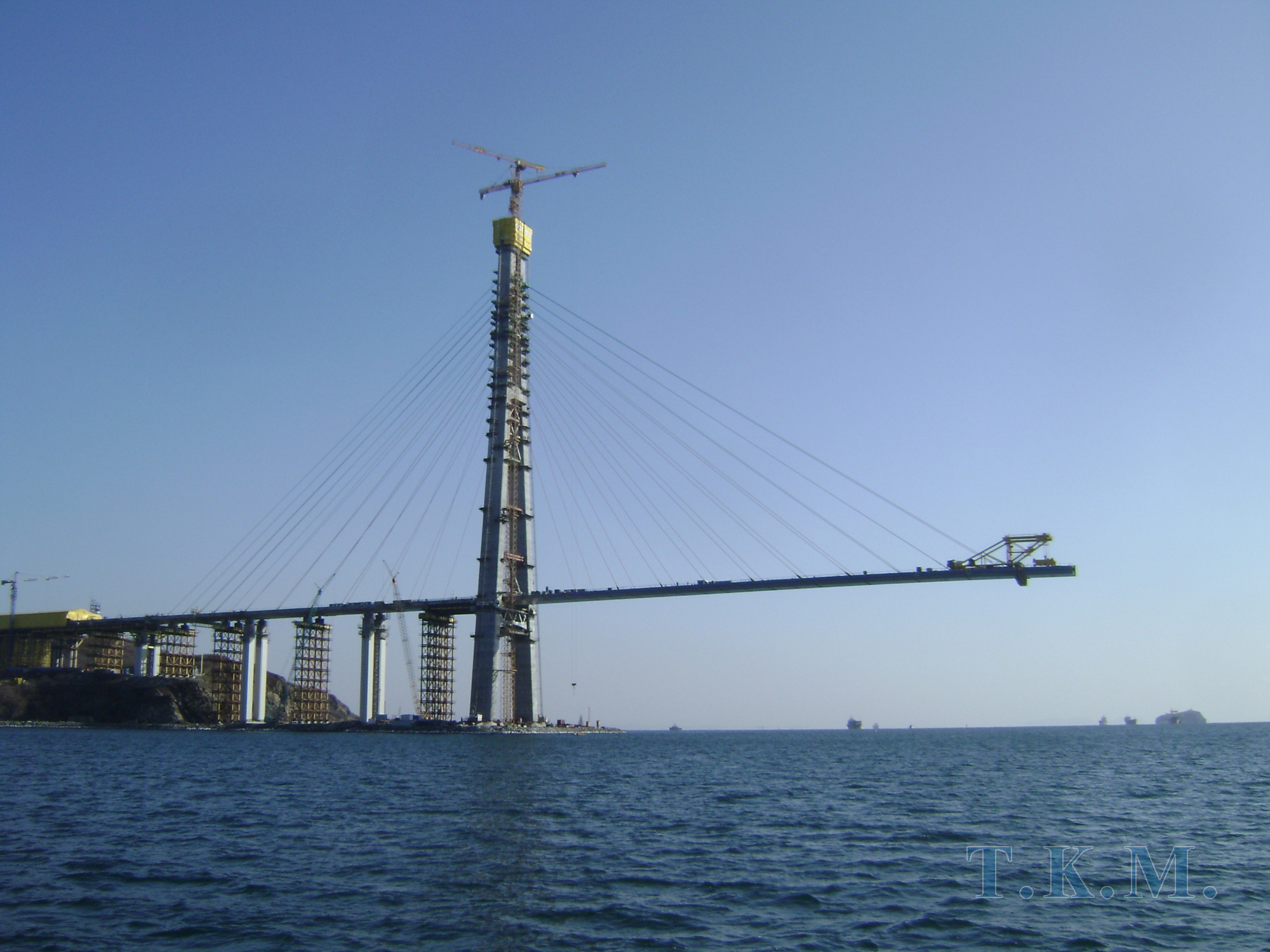

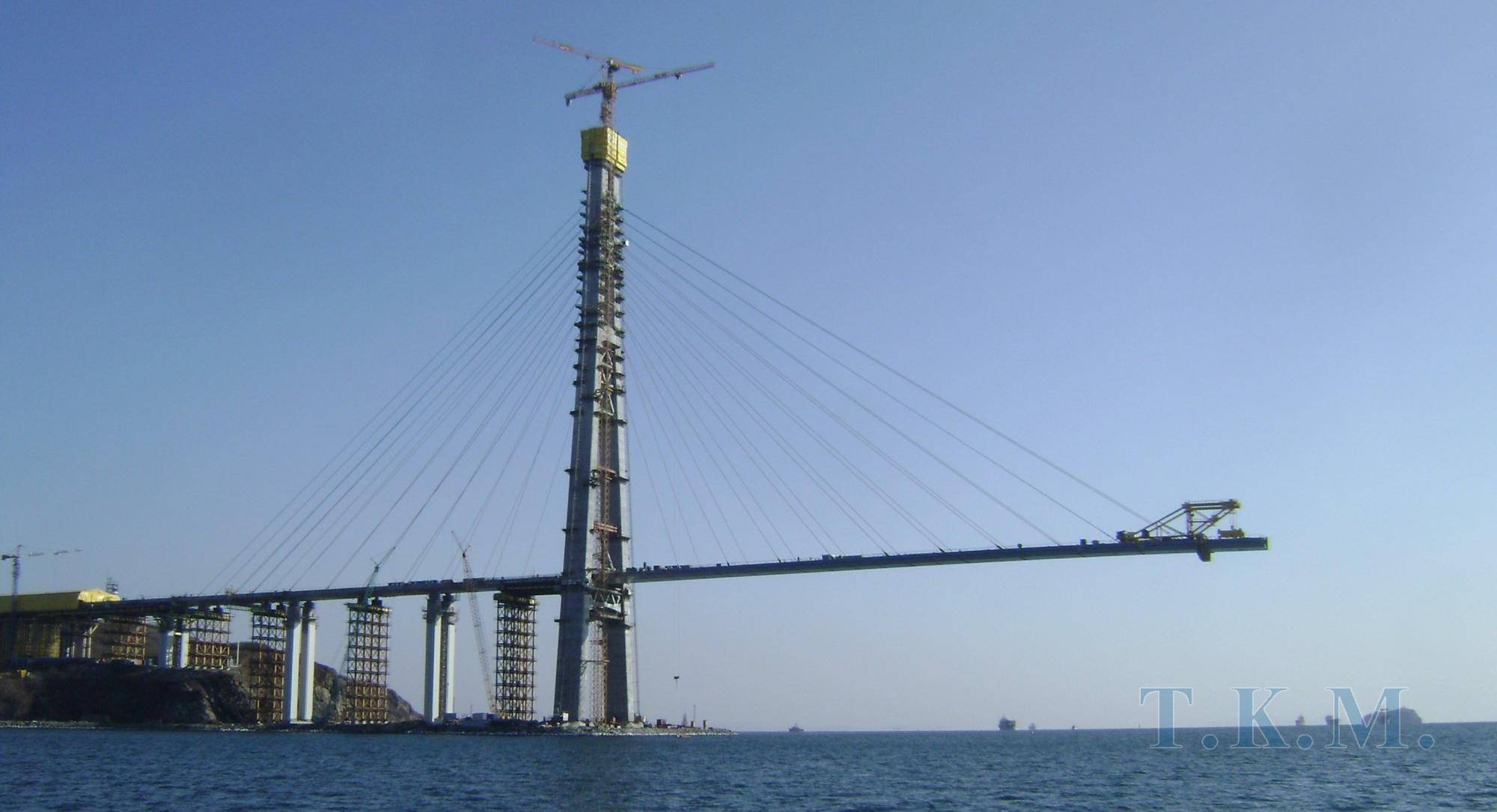

      Сооружение СМСКМ и функционирование велось в период строительно-монтажных работ на объекте. По мере возведения объекта устанавливались первичные преобразователи (датчики). СМСКМ введена в эксплуатацию в 2013 году.

      ГЕНЕРАЛЬНЫЙ ЗАКАЗЧИК: ФГУ ДСД «Владивосток»

      ГЕНЕРАЛЬНЫЙ ПОДРЯДЧИК: ОАО «УСК МОСТ»

      ПРОЕКТИРОВЩИК, ПОДРЯДЧИК: ООО «НПО «Мостовик»

      РАБОТЫ, ВЫПОЛНЕННЫЕ ООО «Т.К.М.»: НИОКР, разработка рабочей документации, ввод в действие - разработка специализированного программного обеспечения, сопровождение мониторинга (на этапе эксплуатации системы)

      ПЕРИОД ВЫПОЛНЕНИЯ РАБОТ: 2009-2010 гг. (НИОКР, ), 2010-2011 гг. (РД), 2012-2013 гг. (ввод в действие,- разработка специализированного ПО), 2014 - 2018 гг. (эксплуатация  - сопровождение мониторинга)

      ЗАКАЗЧИКИ: ООО «НПО «Мостовик» (проектирование, ввод в действие), ИК «Русский мост» (сопровождение мониторинга)
